现在市场上推出了各种型号的MP3随身听，它们采用先进的智能控制技术，利用先进的芯片，不仅实现了MP3格式语音的播放，而且集多种功能于一身。但这些精巧的随身听价格较昂贵，因此笔者根据要求设计了一种廉价的MP3播放器，利用硬件存储语音文件，并能够从PC机下载，从而可随时更新MP3音乐。该MP3播放器同时附加了文本阅读的功能，可做到语音和文本的同步输出。本文主要介绍MP3播放器DSP编码。

　　MP3播放器系统构成

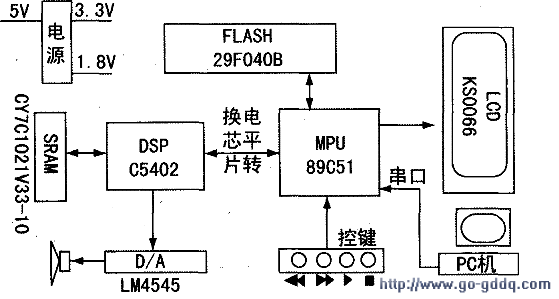

    MP3播放器系统结构由右图所示，根据MP3播放器特点要求信号处理部分选择了TI公司的TMS320VC5402芯片。该DSP芯片优越的性价比既可充分胜任本设计的信号处理，又能满足价廉的要求。主机智能控制部分选用功能较强的AT89C51芯片，并相应制作两块印刷电路板，以明确设计思路，实物的大小也减半。

　　如右图所示，MP3播放器系统选用大容量的FLASHMEMORY作为主存储器硬件存储语音文件，DSP程序也存储在FLASH中，运行时再引导到DSP的高速RAM，从而省去DSP芯片部分的程序存储空间。利用串口通信电路可以实现由PC机下载语音文件功能，利用液晶显示屏LCD，还可以从PC机下载小说并可通过LCD阅读。

     DSP、MPU硬件设计

     MP3播放器中，DSP芯片的Bootloader采用了HPI口方式。由于在硬件上HPI引脚与DSP的数据、地址总线引脚是相互独立的，同时HPI口内部又有控制机制，所以外部主机通过HPI口访问DSP内部RAM时不会影响DSP的正常运行。HPI利用DSP芯片上1000H地址开始的一块具有共享存储器功能的2K字RAM，来实现主机与从机间的数据交换。

　　DSP扩展了一片64K字高速静态RAM（CY7C1021V33-10），作为DSP芯片的片外RAM。用以适应各种音频处理算法对存储器容量的要求。

　　DSP芯片处理后的信号通过D/A转换输出到耳机。D/A转换由LM4545实现，它具有48K字转换速度，可直接和DSP芯片的输出相连。而MPU主要完成LCD显示、控制DSP芯片的运行、文件的串口下载等三项功能。

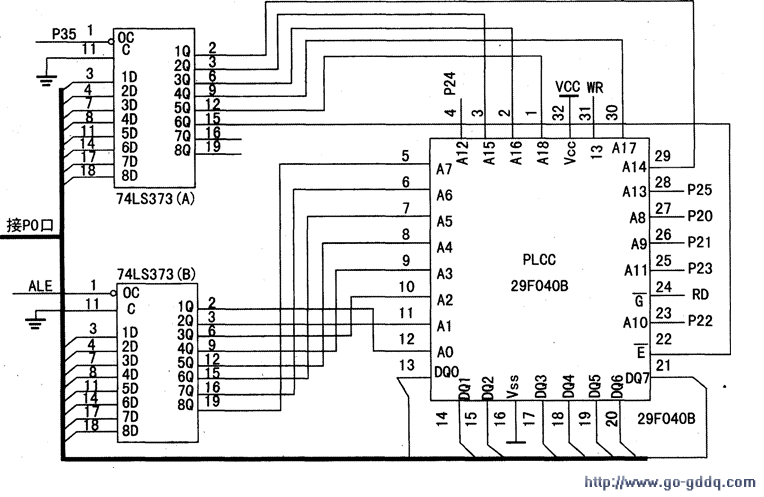

　　89C51与29F040B的连接电路如下图所示。

　　MPU用来访问FLASH的地址线由P0口和P2.0～P2.5组成。这14根地址线既提供14位页内地址又提供5位的页码地址，P0口同时与两片74LS373相连，分别以P3.5和ALE作为这两个芯片的片选信号；第一片74LS373（A）输出信号的低5位作为5位页码地址与29F040B的A14～A18连接，第6位作为片选信号连接29F040B的CS。后两位则留作以后扩展用；第二片74LS373（B）的8位输出连接29F040B的A0～A7；89C51的P2.0～P2.5直接连接29F040B的A8～A13，和74LS373B的8位输出共同构作14位的页内地址。

　　相应的寻址过程（假设访问地址1FFFFH）是：第一步，先将P3.5置1，打开74LS373（A），再向P0口写入所要寻址的页码地址，1FFFFH的页码为7H；第二步，再将P3.5置0，关闭74LS373A，向P0口和P2口写入14位页内地址，1FFFFH的页内地址为3FFFH。因为74LS373B由ALE片选，每次MPU访问外设时自动打开，所以这两步骤次序不能颠倒，否则访问的地址就出错。
