此彩显的显像管型号为M34TZT20X55，偏转线圈型号为ODY-D1455，可以用市售的彩电主板将问题中所述的彩显改成彩电，且无需更换偏转线圈。但需作以下改动与调整：

　　1、行偏转线圈的改动

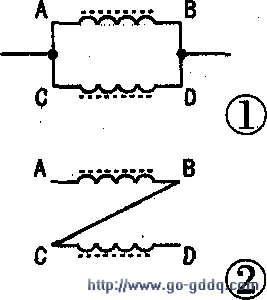

    由于彩显的两组行偏转线圈采用并联连接方式，如图1所示。并联后的直流电阻为0.5Ω～0.7Ω，市售的彩电主板不能直接驱动。因此改装时。应先将行偏转线圈的四个线头（自编号为A～D）从接线柱上焊下来，并用万用表电阻挡区别出每组线圈的两个线头，然后将两线圈的线头依照次序连接（串联）起来即可，如图2所示。注：连接时，线圈极性要正确。否则光栅呈X型。

　　值得一提的是。许多彩显行偏转线圈上有四个接线柱，焊下线头后会有8个线头，4个线头为行偏转线圈线头，另外4个线头为色纯校正线圈线头。这时可通过测量线头间的直流电阻区分出其对应的线圈。对于14英寸彩显而言，每组行偏转线圈的直流电阻为1.1Ω～1.4Ω，而色纯校正线圈的直流电阻大于1Ω。对于有色纯校正线圈的彩显，改装时可先按前述方法分别串联行偏转线圈与色纯校正线圈。然后再将两者串联作为最终的行偏转线圈。如果试机发现图像色纯不良，可将色纯校正线圈掉头后与行偏转线圈串联，或拆除色纯校正线圈不用。另外，若彩显行偏转线圈中串联有行线性校正电感，改装时应拆除此电感。

　　2、场偏转线圈的改动

   若彩显场偏转线圈的直流电阻在10Ω左右，可由彩电主板直接驱动，即无需改动。若为40Ω～60Ω，则需将两组场偏转线圈由串联改为并联，如图3所示，使其直流电阻为10Ω～15Ω。若试机光栅为一条窄亮带。掉换任一组场偏转线圈的接头即可。

　　注：改装中，不可随意改动原场偏转线圈两端连接的阻容元件，否则会出现会聚不良、色纯不好等故障现象。

　　3、改装后的调整

    改装后试机若行幅异常，可采用下述方法调节：一是进入总线，修改H SIZE（或H AMP、H WIDTH）数据；二是调整S校正电容容量（容量越大，行幅越窄）。若场幅异常，一般修改总线中的场幅V SIZE数据即可，特殊时（调节场幅数据始终不能正常）可改变场输出电路中的负反馈取样电阻阻值（原阻值为1.5Ω～3Ω）。M34JZT20X55型显像管主要参数见附表。
