用半导体致冷块自制微型空调
来源:本站整理  作者:佚名  2010-10-15 09:03:46



  本人用半导体致冷块、取暖器外壳、贯流电扇、音响功放大功率管的铝散热器、水箱、电源等组装成半导体空调。它无氟、无磨损、无噪音、无泄漏、且可用蓄电池低压电直接供电。在所有移动场合使用可不用逆变器,它广泛应用于船舶、舰艇、潜水艇和需移动场合,用水来作冷媒,带走热量。管内的水排到船外,来提高效率,成本只有350元。

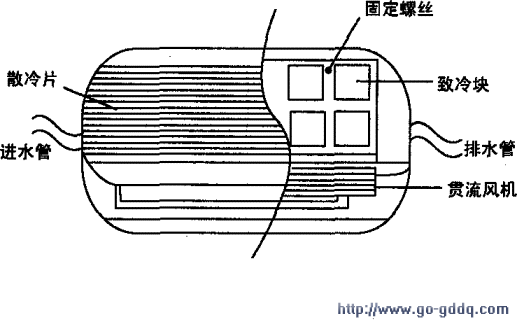

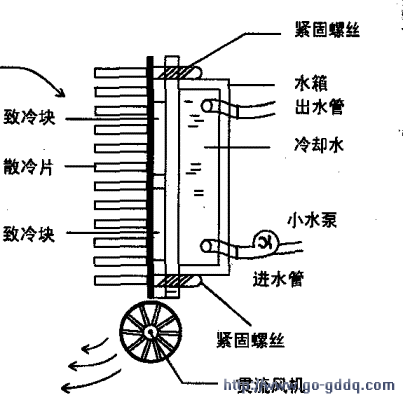

  取10块12V5A致冷块并联在一起,功率大约在600W左右(如太凉。可只用5块致冷块并联),找一个PTC取暖器,拆开外壳。取出原PTC片,保留贯流风扇,或者用报废空调挂机外壳,再找一截合适厚度和长度的功放散热片。另用六块长方形铜板拼焊成一个大小合适的水箱。绝不能漏水(见上图),然后把致冷块、散热器、水箱三者用4~6颗螺丝牢牢固定在一起。接着根据暖风机外壳、固定螺丝柱的位置钻好孔,用自攻螺丝旋紧固定(不能往水箱打孔,以防漏水。在固定之前,应在致冷块两面涂上硅脂,并短暂通电。找出冷热端,作好标记),越紧越好。然后在水箱上开2个孔,并焊上管接口,再套上塑料水管,用于冷媒(水)循环,用小水泵抽排(见下图),以达到最高效率。冬夏使用,可改变正负二极,以进行冷暖切换,很是方便。
