具体制作过程如下：

　　一、系统设计
　　
　　1.主要功能该电子倒计时牌能显示时钟和倒计时天数。时钟为24小时制，显示六位（时/分，秒），倒计时天数两位，最大99天。倒计时结束后，若需要进入顺计时，可显示正在进行的活动天数（若不需要顺计时，可以修改程序取消该功能）。

　　2.主要器件AT89S52、12MHz晶振、两片四位七段数码LED、两片一位七段数码LED、两片七段译码驱动块、7805、7812三端稳压器、20W变压器，若干三极管、电阻、红色LED。

　　3.采用时钟内部中断，定时，计数器设置成工作方式1。

　　二、硬件设计
　　

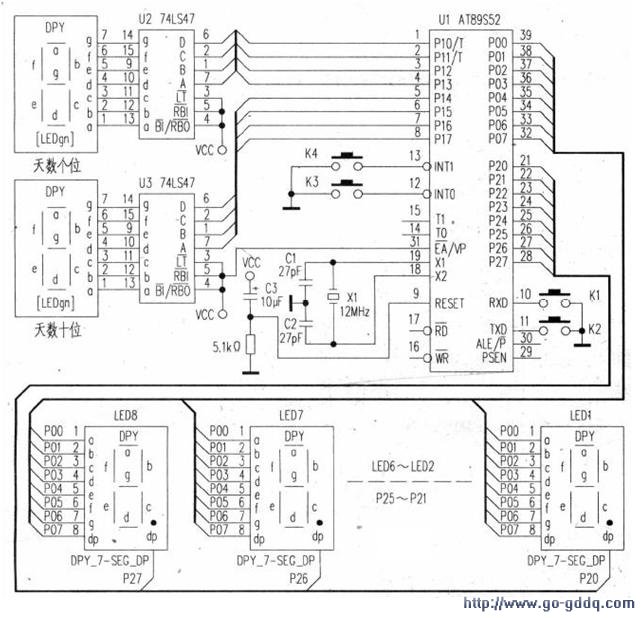

　　电路见图，P10口控制天数显示，高四位控制天数的十位，低四位控制天数的个数，最大天数显示值为99。P0口控制时钟显示的段码，P2口控制时钟显示的位码，显示格式为××－××－××，即时－分－秒，用8位LED显示。按键K1为加、减转换键，K2为时调整键，K3为分调整键，K4为天数调整键。

　　三、软件设计
　　
　　在明确时钟频率为12MHz，需要50ms定时后，可以计算出内部时钟TD定时初值，C=65536－（50/10-3）=15536（D）=3cb0H，赋初值为TH0=0x3e，TL0=0xb0。该程序采用C语言编写。

　　上述源程序在Keilμvision2中调试通过，并生成。hex文件。如果有条件，还可以在仿真器上测试，本人在DVCC－598JH上进行仿真并通过。最后将。hex文件通过编程器（本人用的是RF－2148编程器）写入AT89S52的FLASHROM中。

　　四、实物制作
　　
　　按照电路图连接好即可实现制作好的电子倒计时牌，74LS47可以用CD4511替换，但CD4511的③脚要改为接地。另外，由于CD4511输出的七段数字中6和9显示均感觉缺一笔画，可加简单电路完善。如果只有共阴七段数码LED，那么AT89S52的P0口需要接680Ω上拉电阻。

　　完成上述功能后，将高亮LED排列成大型七段数码形式，通过七段译码驱动块输出控制数字显示，LM7812供电。笔者制作的一位数码显示尺寸为22cmx17cm，每段（笔画）串共并联LED39个，可以在较远处看见。
