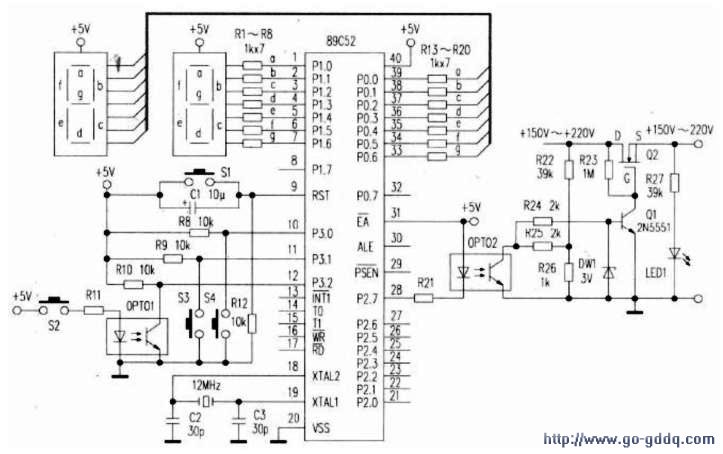

用89C52制作压电穿刺细胞壁控制器的电路如附图所示。该电路主要是由89C52、两只LED数码管、OPTO1、S2～S4等组成的脉冲电压频率显示与信号控制电路，以及OPTO2、Q1、Q2等元件组成的脉冲电压输出控制电路两部分构成。二只数码管采用静态显示方式，由单片机的P0口控制左边的数码管显示十位数、P1口控制右边的数码管显示个位数。P3.0、P3.1和P3.2口分别接S4、S3和S2，R8、R9和R10是上拉电阻。S4和S3作为脉冲电压频率大小选择开关，按下S4频率步进式增大，按下S3频率步退式减小。S2作为脉冲电压输出控制的激发信号开关，按下S2由P2.7口输出脉冲电压控制激发信号。为了方便控制输出脉冲电压，可将S2做成一个脚踏式激发开关，但这样连接导线较长，会产生干扰，因此把S2经过OPTO1作光电耦合，增强抗干扰能力。OPTO2作脉冲电压控制激发信号驱动Q1，Q1再驱动Q2，使Q2成为输出脉冲电压的无触点开关。同样，OPTO2也具有抗干扰和隔离高电位的作用。LED1作为有无输出脉冲电压的指示。

　　二、工作原理
　　
　　接通电源瞬间，89C52上电复位，并很快转入执行初始化程序。程序运行后，首先将P2口和P3口置成高电位，P0.0～P0.6口和P1.0～P1.6口置成低电位，使P3口进入测试准备等待状态、P2口处于无输出状态、P0口和P1口对应的两只数码管显示00。初始化后，程序循环检测P3.O～P3.2口的电位，即判断功能键S2～S4是否按下。如果某个口出现低电位，并且除去干扰后低电位为真，就说明与那个口接的按键是闭合的，程序就很快转到与该按键对应的功能处执行相应的控制状态。例如，S4闭合1次，显示的脉冲电压频率就步进式增大1次；S3闭合1次，显示的脉冲电压频率就步退式减小1次；S2闭合1次，就使P2.7口输出控制信号，该控制信号经OPT、O2耦合控制Q1和Q2工作状态，当Q1截止时Q2导通，输出脉冲电压，当Q1导通时Q2截止，关闭输出脉冲电压。如果功能按键开关S2～S4没有一个闭合，那么程序就会进入到反复循环检测状态。输出的脉冲电压传到压电晶片，则压电晶片随着脉冲电压的强弱带动针尖产生不同微小的进退位移，使针尖刺穿细胞壁。

　　三、制作

    该电路设计不复杂、元件也不多，用一块万能电路板很快就能焊接完成。P0和P1口分别对应两只数码管，这使得程序相对简单。对于OPTO2、Q1和Q2等元件组成的脉冲电压输出控制电路，读者可以在此基础上将其设计得更好。电路焊接完成以后，将源汇编程序转换成HEX文件拷入89C52，即可把89C52插入电路板进行实验。
