用89C2051单片机制作自动给水装置
来源:本站整理  作者:佚名  2011-11-14 10:44:12



  本文介绍的采用89C2051单片机制作的高可靠、大功率自动给水装置,具有缺相检测、超温检测、过流检测及相应的声光报警功能。电机采用星形一三角形激活方式,只要合理地选择电流互感器,此电路控制电机的功率可以达到数百千瓦。可以广泛应用于学校、酒店等高楼大厦高水位水箱的自动给水。

  电路工作原理

  见附图。A、B、C是三个水位取样探头,当水位低于B探头时,89C2051的P3.O脚将由高电位变为低电位。当水位达到C探头时,89C2051的P3.1脚将由低电位变为离电位,从而完成水位取样任务。Rtl、Rt2、Rt3、U2A及其它外围组件共同组成超温取样电路,当电机的温度由于某种原因升高而大于设定值时,比较器U2A就输出高电位到89C2051的P3.2脚。电流互感器L1、R8、R9、D2、U2B及其它外围组件共同组成过流取样电路,当电机由于轴承损坏等其它原因引起电流超过设定值时,比较器U2B就输出一个高电位到89C2051的P3.3脚。Ra、Rb、Rc、D3、D4、U3、U2C及其它外围组件共同组成缺相取样电路,Ra、Rb、Rc按星形接法接人A、B、C三相电路中,当三相电压平衡时,其电压向量和为零,U3的二极管中无电流流过。当三相电压不平衡时,三相电压的向量和不为零.U3的二极管中就有电流流过,光敏三极管导通,电压跟随器U2C就输出一个高电位到89C2051的P3.4脚。P1,4、P1.5、P1.6、P1.7、P3.5、P3.7分别连接缺相、超温、过流、抽水、水满、水位异常发光二极管,作为相应的灯光指示。P1.3通过光耦合器连接报警电铃.P1.O通过光耦合器和双向可控硅连接主电源接触器KM1线圈,P1.1通过光耦合器和双向可控硅连接星形激活接触器KM2线圈,P1.2通过光耦合器和双向可控硅连接三角形运行接触器KM3线圈,与双向可控硅并联的电阻和电容对可控硅起保护作用。89C2051通过内部程序的运行,对参数进行综合处理,完成缺相、过流、超温报警及星形——三角形激活等保护、抽水功能。

  制作要点

  热敏电阻Rtl、Rt2、Rt3绑扎在电机的三相绕组上,绑扎处和引出线要注意绝缘。调试时,要根据电机的绝缘等级来设定报警温度值(电机的绝缘等级有.A级绝缘105。c、E级绝缘120CC、B级绝缘130C、F级绝缘155℃、H级绝缘180℃)。将三个热敏电阻放置在相应等级的温度环境下,细调电位器RP1.使比较器U2A刚好输出高电位。如果U2A始终输出高电位,则应减小R1的电阻值,如果U2A始终输出低电位,则应加大R1的电阻值。

  过流取样电路中,电流互感器的比值要根据电机的功率大小来选择,其原则是要使U2B同相端的取样电压在1—3V之间,且流过电阻R8、R9的电流最好不要超过1安培。电阻R8、R9的功率要不小于实际功率的两倍,以确保电流互感器不开路。也可以通过改变电流互感器初级匝数来调节输出参数。

  调试时使电机工作于满负荷状态,测量U2B的同相端电压是否在1~3V之间,如果不在1~3V之间,则皮将减小电阻R8、R9的阻值。细调电位器RP2,使得比较器U2B刚好输出低电位。

  缺相取样电路中,RP3用来调节灵敏度。A相、B相、C相的取样应该接在电机的接线端子上。根据经验,造成缺相的原因主要是控制电器,如现场配电开关、接触器等,有时也会因为电机接线端子的松动而导致缺相。因此,对电机接线端子应该定期检查。

  软件工作过程接通电源后,89C2051首先检测是否缺相,如果缺相,则LED1亮且报警,否则检测是否缺水,如果缺水,则激活电机抽水,抽水3分钟后再次对水位进行检测(注意,第二次检测水位的时间要根据水池的大小来确定).如果检测结果依然缺水(如电机空转等情况),则停止抽水,LED6亮且报警。否则程序返回开始处,有条不紊地检测是否缺相,是否水满、是否超温、是否过流等。

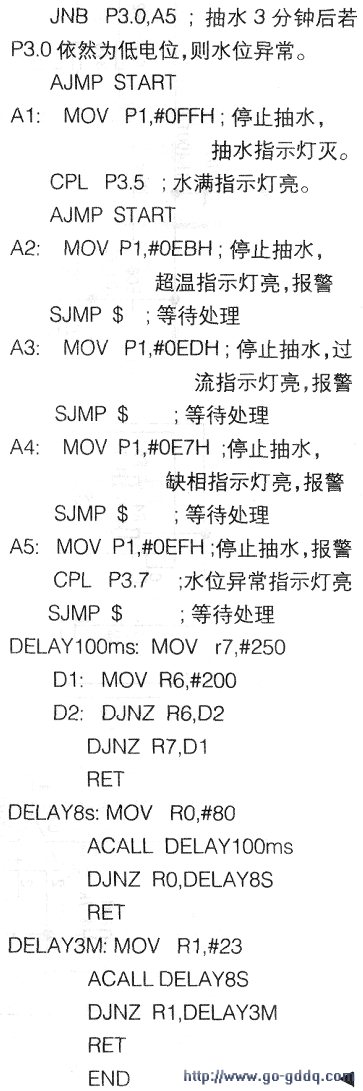

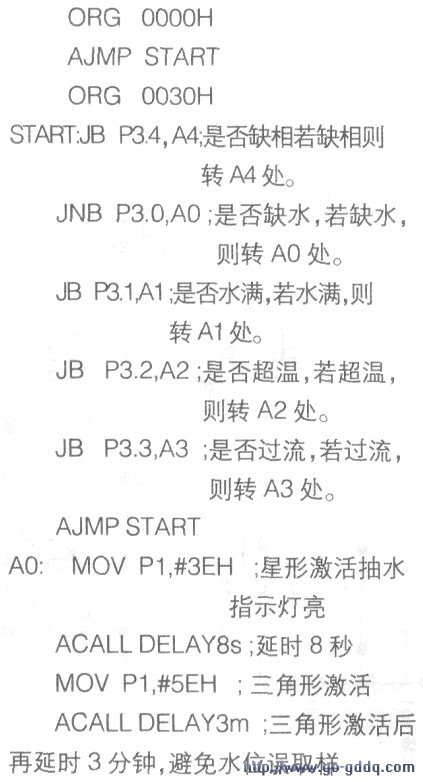

  原程序如下:
