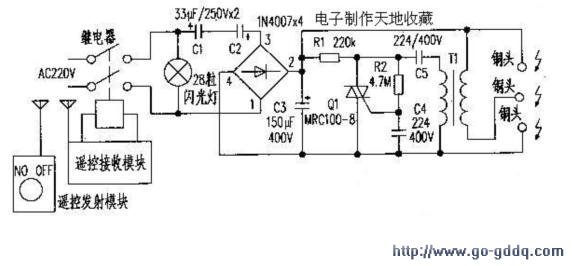

电子鞭炮使用220V电源作为能源,是一种电子玩具产品,适合在有电源的室内室外“燃放”。既可杜绝传统鞭炮的安全隐患,又可最大程度地满足人们放鞭炮的传统习惯。工作原理整机电路见附图。发射器发出的信号经接收模块解压出的信号,去控制继电器的吸合。220V的交流电经C1、C2、D1-D4整流,得到约300V的直流电压。C3在本电路中既起到滤波又起到储存电压的作用。R1、R2、C4、C5、Q1组成脉冲高压驱动电路;Q1的通断,在T1的次级产生高频交变磁常次级所产生高频,高压电流经过铜头放电,从而控制C3的充电、放电,在铜头中将产生震耳的爆响及耀眼的闪光。调节R2的大小,可控制爆炸响声的快慢。T1可自制,初级用Φ0.35mm的漆包线在直径10mm的圆磁棒上顺绕20匝,包上二层绝缘纸,次级用Φ0.19mm的漆包线接在圆磁棒上绕1200匝。
