一、结构与制作简介
　　
　　本手动极轴座的整体结构如图1，由三部分构成，下部是圆地盘和支撑杆、调节杆、下斜拉杆等组件，作用是给反射面建立一定的高度，这部分可用现成的天线配件，亦可根据需要自制。使用改制天线时闲置下来的配件，用料还较厚，尺寸如图2，中部是极轴轴承、轴承座、上斜拉杆、锁紧螺丝座等组件，极轴轴承用扁铁两端钻孔弯制而成，轴承座用角铁加工而成，轴承与轴承座及上斜拉杆连接起来构成一个四面体（如图3），装在支撑杆和调节杆上，在调节杆的伸缩作用下，可绕着支撑杆上固定螺丝整体转动，用以调整极轴角（极轴与水平线的夹角）的大小，在轴承座的中部装有锁紧螺丝座，它相当于上述四面体的一条棱，对整体结构同时起有稳定的作用。上部是极轴、连接横担、锁紧盘（兼刻度盘）、换向连接片和反射面托盘等组件（如图4）。反射面托盘一般直接用反射面原配托盘（因不宜加工和与反射面配套），由于本极轴座对托盘的连接已作了通用性设计，有很强的适配能力，可适应与大部分厂家不同尺寸的托盘的连接。通常托盘有三个连接凸耳，连接螺孔为横向的，通过换向连接片（用角铁两面钻孔而成）可将其与横担以及极轴的连接改为纵向连接，并以此三个连接螺丝作为补偿角（天线口面与极轴的夹角）的调节螺丝，其中上部两个凸耳的连接螺丝头上可焊一废自行车挡，套在极轴上，作补偿角的预调（粗调），由于上部预调螺钉可在横担滑槽中横向移动，下部的微调螺钉又可在极轴上作纵向移动，于是此结构可适配不同尺寸的托盘。横担与半圆形锁紧盘铆合在一起，圆心钻孔与极轴上端连接，锁紧盘的边缘开有半圆形滑槽，由装在锁紧螺丝座上的锁紧螺丝在此锁紧天线方向。极轴用φ8mm铁棍加工，横担用边宽30mm×30mm角铁加工，锁紧盘用0.7mm厚铁皮加工。

　　二、装配与调整
　　
　　本极轴座的装配仍按下一中一上的顺序进行，需要注意的是：
　　
　　1.下部若用厂家配件，支撑杆后倾的应加长下斜拉杆，改为前倾或垂直，因本极轴座对下部以及托盘的应用正好与原来相反，故将前后对调。
　　
　　2.装上部时先装极轴，可以从下向上穿入轴承，在穿的过程中不要忘记套上补偿角微调螺钉。
　　

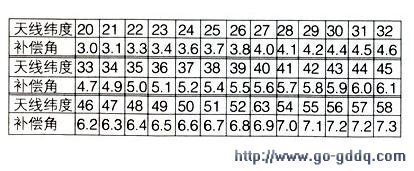

　　3.换向片的安装应注意使托盘上移，以使整个天线的重心后移，换向片的纵横两孔轴线应互相错开，以利补偿角调节。极轴座装好后，先对方位角、极轴角、补偿角进行预调：方位角应调整到极轴指向地理正南（地理正南比罗盘所指地磁正南要偏西一点）；极轴角应预调为当地纬度；补偿角预调可先将微调螺丝旋至中间位置，再调整两边预调螺丝，使托盘的上两凸耳的横向螺孔轴线比下凸耳的横向螺孔轴线高h=asinα（相对于极轴而言），其中a为上述两轴线的距离，a为补偿角，不同纬度的补偿角见附表。
