一款浮子控制器设计
来源:本站整理  作者:佚名  2011-01-20 09:57:26



  1.浮子的制作用

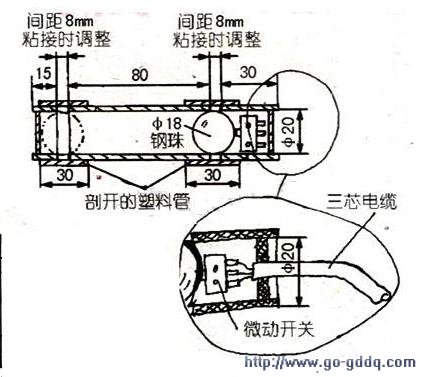

  内径φ20mm的塑料管分别锯成长80mm、15mm各1根,30mm长的3根(其中两根对剖开一分为二)按右图粘结。图中8mm的接口间距粘接前需按如下方法调整:把一个φ18mm的钢球放入线管的接口槽中,慢慢倾斜线管至40°时,钢球应滑向另一端,如小于40°时滑向另一端。则应把8mm接口的距离加大,大于40°时应减小。

  再用矿泉水瓶盖修剪成φ19.5mm的圆片作两端堵头,把钢球放入15mm长的线管接口槽中,并保持水平,把堵头放入线管中,距钢球约1mm的距离,用502胶把堵头粘住,并用玻璃胶胶一圈加固。另一端是制作的关键。用1根1mm2的3芯橡皮护套电缆,一头焊在微动开关动触点与2个静触点上,在堵头上钻孔引出,堵头顶住微动开关的三个焊脚,然后放入线管中,把线管倾斜,使钢球滑入接口槽中,并把堵头向里挤,使微动开关顶住钢球直到微动开关动作后再向里面挤一点即可,随即甩502胶粘住堵头,同样用玻璃胶在堵头周围胶一圈加固。

  把做好的浮子开关放入一个1升的可乐瓶中,装有微动开关的一头向上,并在瓶盖上钻一个可通过电缆的孔,把电缆从瓶盖孔中引出,把瓶盖旋紧。在电缆与瓶盖的接口处粘一圈502胶加强密封。

  用一个球阀做重锤,电缆从球阀中穿过至适当位置后,关上球阀,电缆即与球阀固定,注意球阀不能关得过紧,否则会把电缆夹伤。把做好的浮子固定在污水坑的边缘上见左图。

  2.电路工作原理

  下图为控制电路原理图。把接浮子里的微动开关S常开触点的电缆接电路中的l、3端,即为水满抽水。其工作过程是,在水位升高时,瓶子口向下倾斜。钢球滑向滑动开关,钢球的重量把微动开关压下使常开触点闭合,继电器K得电吸合,常开触点导通,交流接触器KM得电动作,水泵通电抽水;当水位降到设定水位时,浮子口向上倾斜。钢球滑离微动开关,常开触点断开,继电器K失电,触点分离,KM触点断开,水泵停止工作。

  SA为自动与手动控制开关,SA在手动位置时,按下SB2,水泵工作。按下SB1水泵停止工作。水位高度控制,可调整浮子与球阀的距离(电缆线固定点的长度)。此电路简单工作可靠,只要连接无误,不用调试即可工作。
