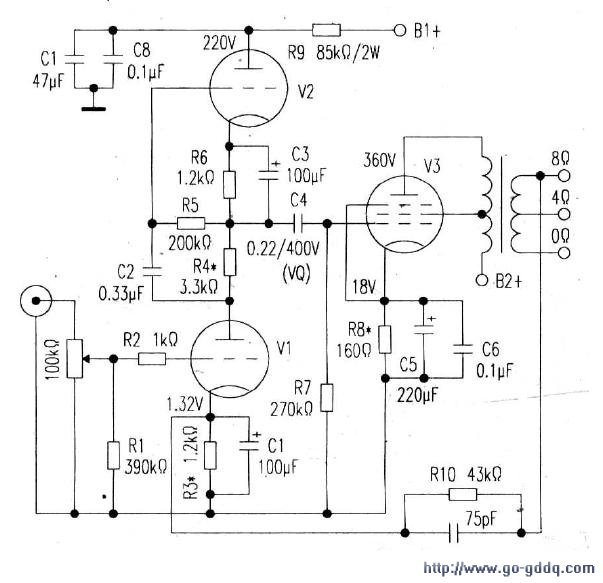

此线路前级采用6N9P-J接成SRPP线路，但略有改动，设有R4和R6串联，在R4上形成的信号电压Eg2经C2引入V2的栅极，调整R4的值可以调整Eg2，R4形成的自给栅负压E1端为V2阴极，负极经R5接入V2栅极而构成自给栅负压电路，R4独立，同时并接C3使R4两端无信号压降。这样改动大大减小了非线性失真，也能降低输出阻抗，更好与后极耦合。在焊机过程中，由于6N9P属高增益管，故走线必须合理，特别是灯丝线，用双绞屏蔽线，并且走线尽量靠近功放管。

　　后级功放管阴极电阻160Ω（5W），阴极电压18V，帘栅极接在0.43抽头处。输出变压器采用38mm×50mm的Z-11硅钢片，分层、分段绕制，初级用φ0.27mm的QZ-1型漆包线绕2400T，次级用φ0.82mm的漆包线绕124T（8Ω）、8BT（4Ω）。超线性抽头从B+起1032T抽头，间隙0.24mm，层与层之间用电缆纸绝缘，再浸漆烘干，则可装机调试。

　　电源变压器功率大于150W即可，采用35mm×55mm西电硅钢片绕制。
　　
　　装机完毕后，检查线路无误即接入通电测量，测量电压值时应先插入5Z3P，再测其他电子管屏极高压，高出设计值10％都属正常，再依次插入前级和功放管。最后测量前级和后级工作点，都正常则可接入CD和音箱试听了，CD是索尼D-EJ1000，音箱是5英寸二单元密封式。
