电路工作原理
　　

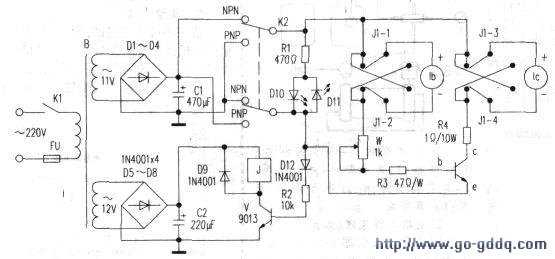

　　电路原理见下图，变压器B输出=组电源。第一组经D1一D4（桥堆）整流输出测量电压。第二组经二极管D5一D8整流输出极性转换控制电压。因为测量NPN与PNP型管时的电流方向不同。因此用开关K2和继电器J，分别控制电源电压的极性和基极电流与集电极电流的方向。开关K2为NPN与PNP型极性转换开关。发光二极管D10、D11为NPN与PNP型指示灯。

　　K2所在位置为NPN型测量电路。即电压上正下负。其发光管D10正压亮指示NPN型测量。

　　Dll反压灭。三极管V因反向偏置而截止。继电器J不吸合。J常闭触点J1—1、J1一2、J1一3.J1-4闭合。J的动触点接通图中的左端。

　　当K2扳到PNP型测量位置时，发光管D11点亮。指示PNP型测量。D10反压灭，二极管D12正向导通。使三极管v转为正向偏置而导通，继电器J吸合。常开触点点J1—1、J1一2、J1一3、J1-4闭合。从而改变基极和集电极的电流方向。调电位器w即可测量大电流下的Hfe。

　　制作时。D1一1）4选用≥15A的桥堆。K1、K2分别用KNX—1和2刀2位的KN3—3型钮子开关，J选用JlRXB—1型的且有4组常开、常闭触点的继电器。基极电流表和集电极电流表分别选用满度为100mA和内附分流器满度为10A.型号为85C0一1的直流电流表。变压器的功率应≥120W。测试仪的外壳可用厚5mm的层压板制作，并用广告用的黑色即时贴粘在外壳上；面板用白色的即时贴粘上。这样。一个外壳漂亮的仪器箱呈现在眼前，见右图。整个电路可用搭接的方式安装。散热片采用厚1.2mm的铝板弯成形状。装在面板的右边上。并用丝攻攻一M3的孔用于紧固被测管。散热片直接与电路中的c极连接，b、e极分别接在面板的香蕉插座上。把被测管装在散热片上用M3×1Omm的螺钉紧固。用焊有香蕉插头与鱼夹的连线插在b、e插座上。鱼夹分别夹在被测管的b、e脚上。根据被测管的极性扳动K2的位置。把W的阻值调至最大。接通K1缓慢调W使Ib为1OmA.观察IC如为1.2A，则Hfe=△Ic／△Ib=120.以Ib为1OmA的基准倍率，调节Ib分别为20、30、40、50、60mA.则Ic应为2.4、3.6、4.8、6、7.2A成倍率变化上升。当Ic电流大干6A时的负误差≤15％。即为好管。若Ib在30mA或40mA时。Ic不成倍率变化上升甚至Ic不变。则为假管。由于市面上2SC5200功率对管和2SC3280功率对管良莠不齐。购买时带上测试仪现场配对。假管一测便知，但又不损坏被测管。
