多功能LC振荡电路演示仪
来源:本站整理  作者:佚名  2011-01-20 09:58:16



  1.电路原理

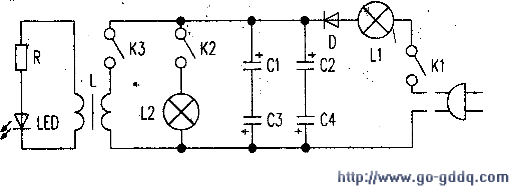

  如下图所示。K1~K3为常开开关,L1、L2为25W/220V白炽灯,Cl~C4为150μF/400V彩电高压电解电容,对接成无极性电容,L为160W(220V/12V)变压器,D为1N4007、R为500Ω,LED为高亮度发光二极管。

  2.制作过程

  将40cm×33cm的五夹板竖立在40cm×20cm的木板底座上,将变压器固定在木板底座土,五夹板固定后,按照电路图9固定好灯座、常开开关和电容器,连接导线用φ1.5mm软皮铜线,常开开关用玩具电子琴上的琴键自制,各元件焊好居,用玻璃胶封闭各焊点。以保证绝缘。

  3.使用方法

  (1)电容器的充放电将电源插头插入220V交流电插座,闭合Kl对电容器充电,Ll发光,直至充电完毕、L1熄灭。然后闭合K2,电容器对L2放电,L2发光,直至熄灭。

  (2)LC电磁振荡将电源插头插入220V震流电插座,闭合Kl对电容器充电,灯泡Ll发光,直至L1熄灭,电容器充电完毕。闭合k3,电容器C与变压器初级线圈组成LC振荡电路,LED发光。EC振荡回路中电磁振荡一个同期,LED发光一次。此演示仪可显示振荡7个周期。
