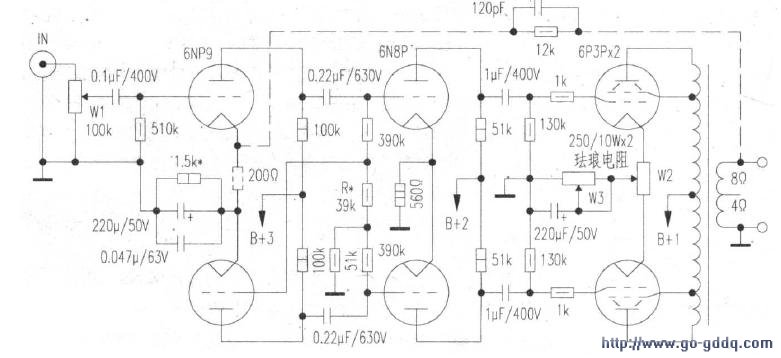

下图是本机电原理图，6N9P双三极管在大八脚管中可谓高u管了，其栅极电压为－2V，用它担任前级共阴电压放大兼作倒相，两管静态工作点相同。为了兼顾解析度和动态范围，6N9P工作在甲类时其栅极中点电压应在－1.5V左右。单从倒相电路来说，本级有一定量的直流反馈，因阴极有旁路电容，故对交流分量是没有反馈的。由于两管参数不可能完全一样，所以对交流分量而言，可对设置在分压倒相电路中的R※进行调整，图中可以看出如果取消R※（短接），那么倒相管的交流输出分量将在对地的51kΩ电阻上作负反馈，反馈量是自动调整的，但比例量是不变的，所以叫做分压自动平衡式倒相电路。增加R※后，可在交流分量输入的情况下调整两管的输出，使推动级两管栅极上得到大小相等、方向相反的交流信号。这种分压式倒相电路简单实用，早年的电子管扩音机、电影还音机很多都采用这种电路，而且调试方便。推动级选用6N8P，从电子管手册中可知其栅负压为－8V，工作在甲类状态时栅负压中点应该在－4V，本级电路中两管同样是共阴极电路，自给栅偏压。两管的静态工作点都一样，阴极电阻的大小决定了本级电流负反馈的强度。因无旁路电容，交流分量同样有一定量的负反馈，对稳定该级工作点和改善频响特性作用较大。调试时送入1000Hz测试信号，加一点音量，检测6N8P两个栅极电压的变化，并对R※进行调整，之后用固定电阻代替就可以了。

　　功放级选用6P3P电子管，采用超线性接法，兼顾标准接法和三极管接法两者的优点。在建立静态工作点时应反复调整W2使两管阴极电压相等，然后再调整W3，使阴极电压为22V。6P3P管的跨导较高，栅负压的变动将引起屏流较大的变动。对于末级来说主要注重屏流的变动率，屏流变动率大在输出变压器的初级线圈磁势的变动率就大。根据磁势与电流（安）和匝数（匝）的关系，在匝数一定的情况下，电流的变动率就决定了磁势的变动率，只要不使铁芯出现磁饱和，那么二次侧将依靠磁链的紧密耦合获取最佳的=次功率。电子管手册中6P3P栅极电压为一14V，工作在甲乙类状态时，从屏栅特性曲线中可以看出，其栅负压在－30V时屏流也不会截止，选择在一22V时静态屏流也在38mA左右，由于两管各自承担半个波形的放大，在输出变压器上反映的是两个流动且变动方向相反的屏流，而不是正负电的关系，这一点一定要搞清楚。

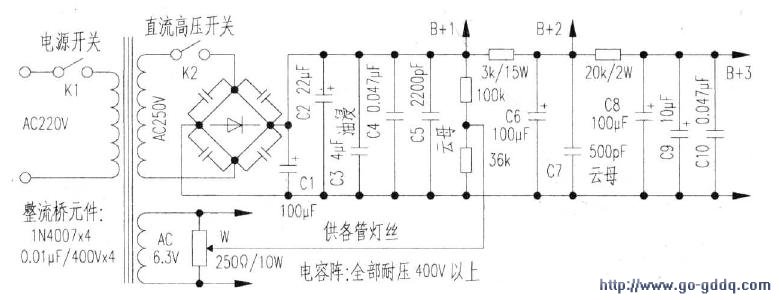

　　下图为电源部分原理图，主变是利用早年14英寸黑白电子管电视机的变压器，功率为200W，元件很普通，其中电容阵有些发烧友可能有看法。笔者的理由是，多个同型号和同外形的电容组成的电容阵，和多个等比降容量电容阵滤波效果大不一样。因为每个电容因卷绕的关系都存在一定量的卷绕电感，该电感和电容本身成并联状态，存在并联谐振效应，容量愈大，卷绕电感就愈大，并联谐振频率将在电路上呈现较大的阻抗，就是说该谐振频率将不会被滤除而出现干扰。多个等比降容量组成的电容阵，可以提供多条通道，基本将噪音信号滤除干净。另外为了克服灯丝与阴极间的热噪音，在灯丝上加了小于100V的正电压，调试时先断开100kΩ电阻，调整W4使噪音最小，然后接通100kΩ电阻即可。虚线为负反馈网络。

　　胆机中最重要和关键的部件要数输出变压器，它的质量很大程度上决定了机器的声音效果。

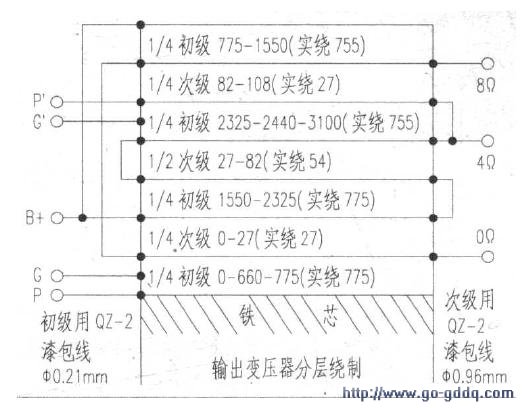

　　输出变压器的制作过程是工艺的展现，理解原理是指导制作的灵魂。胆机的音色优美、圆润得益于输出变压器的“磁滞”特性。所谓“磁滞”特性就是在对铁磁物质进行充磁或者去磁的过程中，磁通密度的变化在时间上总是落后于磁化力的变化，各种铁磁物质都有各自的“磁滞回线”图，用来表示该铁磁物质的特性。“磁滞回线”包含的面积越大，完成每周期交变磁化中所消耗的热量也越多。反之面积越小，消耗的热量就越少，这些热量郡是由功放管提供的能量。所以输出变压器的铁芯材料必须采用剩磁少、矫顽磁力小的铁磁物质来做。为了尽量减少漏感和分布电容，提高高、低频性能，采用分层分段绕制。分层绕制如下图所示供参考。实际制作时应注意几点：如果铁芯窗口允许，尽量选用截面积较大的漆包线，减少绕组的直流电阻值。为了减少热损耗（磁涡流），如果铁芯片子的绝缘已破坏（生锈等），可用气干型1032聚脂绝缘漆在片子表面薄薄的涂一层，越薄越好。紧固铁芯的螺杆与铁芯最好进行绝缘处理，可以在穿心螺杆上套绝缘管，加绝缘垫圈。尽量减小热损耗和漏感。

　　本机中的元件基本上都是上世纪80年代我处一军工通讯单位淘汰的东西，电容是早年“宏明”厂的一个朋友送的，据称是无感电容，钢管加两头陶瓷引脚封装，是用在卫星上的。用在各级耦合电路中效果真是不错，电解全部采用“宏明”厂的新品。底板采用装饰工程中的边角余料铝型板制作，加工开孔容易，屏蔽效果很好。

　　本机只要按图施工，线路无误，加电就会开声。当然各位朋友用自己的调试方法进行细调，效果会更好。
