一款电子提醒器的制作
来源:本站整理  作者:佚名  2011-01-27 10:10:57

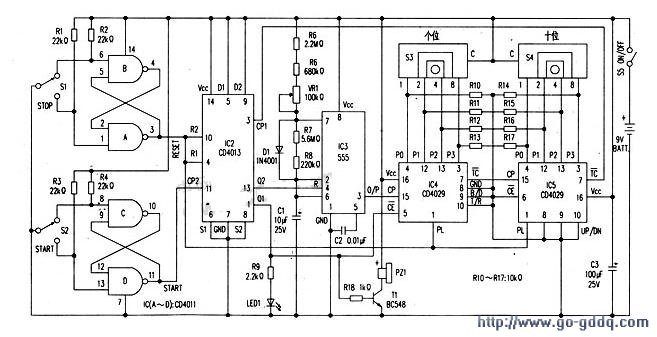

  电路的核心是两块可编程4位二进制/十进制双向计数器CD4029,输入信息并行地送至P0至P3脚,只有在其PL脚为高电位时,计数信息方能载入,而与时钟脉冲输入端无关。IC4和IC5在Up/Down脚为高电位时以Up(正)模式计数,在Up/Down脚为低电位时以Down(反)模式计数。本图中将B/D输入端(⑨脚)置成低电位使计数器成为4位反向计数二进制计数器。这时,只要每输入一个时钟脉冲上升沿,计数器就倒计数一位。

  IC2(CD4013)为双D触发器,当置位输入端为高时,不管D输入端的逻辑状态如伺和时钟如何跃变,其Q输出端总是为高。同理,当复位输入端为高时,它将覆盖掉所有其他的信息,并强迫Q输出端为低电位。

  IC3(555定时器1连接成多谐振荡器,其输出波形的时间周期为1分钟。为定时准确,R5和R6选用金属膜电阻,C1选用钽电容。

  ICl(CD4011B)是四2输入端与非门,其中的A和B及C和D分别构成微型开关S1、S2的防触点抖动电路,S1每次按下和释放时可产生总复位脉冲,S2每次按下和释放时可产生起始脉冲。

  电路工作过程如下:先用两只拨轮BCD开关S3和S4设好定时(分钟),S3选个位数,S4选十位数。例如,S3选5,S4选6,则时延为65分钟。再按下和释放S1,使它送出正沿脉冲使触发器IC2复位,并将设定好的时延值载入计数器IC4和IC5。由于IC2的Q2输出端初始状态为低,当按下和释放S2时,IC2就收到时钟脉冲,其Q2输出端变高,使定时器IC3的复位脚④获得电源而被激活,时延这时开始倒计数。

  归纳一下:要使用本定时器提醒,先设定要过多少分钟提醒你,再依次按下和释放S1和S2。IC5的TC输出端平时为高,按压S2后变低。若设定提醒时延为65分钟,则经65分钟后TC输出端又变高。前已指出,IC5的输出周期约为1分钟,此1分钟的TC输出脉冲又作为IC2③脚的时钟,IC2的输出便由低变高,并驱动LED1发光。压电蜂鸣器PZl鸣叫,实现对使用人的提醒告警。

  IC2的01输出同时还迫使IC4的CE脚变高,使其时钟输入无效。LED1发光和PZ1呜叫一直维持到拉开S5电源开关使电路复位为止。
