给同洲盲扫机加装音频监听装置
来源:本站整理  作者:佚名  2011-01-27 10:10:59



  具体的制作方法如下:

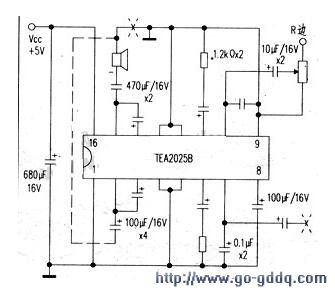

  用市售的通用TEA2025B型小功放器件,加2只电阻,1只小型电位器、2只瓷片电容、10只电解电容,按下图所示的电路将它焊在~块小板上。从主电路板的音频输出插座的背后,用屏蔽线通过小电位器,再接到小功放板的音频输入端,输出端接小喇叭,将喇叭固定在机内的远离电源的位置上。再在电源板上接好5V电源,加装监听系统即告完成。
