这款无电流取样的过流保护电路具有短路点撤除后能自动恢复输出的特点，保护时较工作时电流要小得多，即使长时间短路，也不会损坏电源，电路如附图。
　　

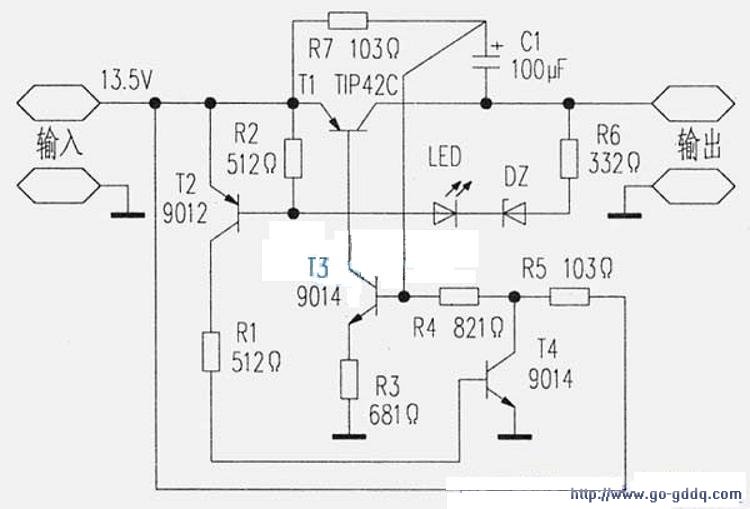

　　原理：电路正常时，T3饱和，T1工作在导通状态，所以T1的C、E两端电压较低，稳压管不能导通，故T2截止，电源输出正常。当输出端由于某种原因过流或短路，使T1的C、E之间的压差大于稳压管和LED的导通值时，T2的基极有电流流过，T2由截止转为导通，T4导通，使T3、T1截止，电源无输出。LED是过流指示灯。
　　
　　T1截止后，R7对C1进行充电，为T3的下次启动创造了条件，但短路点还没有撤除时，电流经R7、R4、T4流入地，故T1仍然截止，电路无输出；如果短路点此时撤除，从R7上流过的电流就流进T3的基极，T3导通，使T1正常闭合，电路输出恢复正常。根据具体需要，更换不同稳压值的DZ可获得不同的保护点。
