安装在摩托车的MP3
来源:本站整理  作者:佚名  2011-01-27 10:11:33

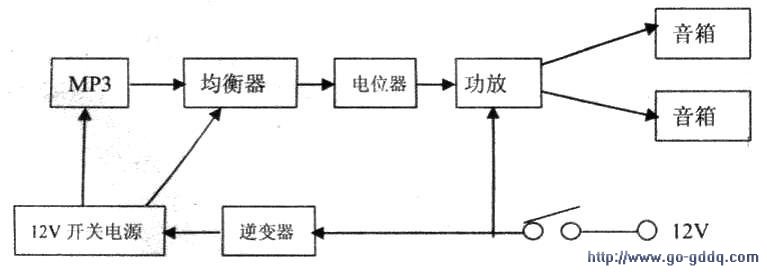

  原理框图见下图。

  一、主要设备

  MP3选用有自动播放功能的,通电(开着车)三秒后就自动播放,不必作任何操作;具有关机记忆功能,通电后续播,不会从第一首开始(参见图3)。经实际试听,高音晶莹通透、清澈、悦耳,中音清晰明亮,但低音较单薄,决定加一个均衡器(双五段均衡板)。电位器选用老式光驱电路板的立体声音量电位器,体积小、质量好。制作时连电位器下面的电路板一齐锯下。电源开关用旧式电话机的自锁免提开关,接好线后一起装入电话接线盒内,用热熔胶固定,再用502胶粘于车把手喇叭按钮下面,这样开关电源及调节音量都非常方便。功放选用TA8250集成功放板。这种集成功放功率大,音质也不错。音箱用二手彩电拆下的超薄音箱。这种音箱采用椭圆形喇叭和一个l英寸高音,由于箱体设计合理,虽薄但低音效果好。

  二、供电

  12V电源由电门锁接出(或者由电瓶接出,但从电瓶接出停车后一定要记得关音响电源),一路对功放直接供电,另一路经一车载逆变器变为 220V,再经家用汽车点烟插头变为 12V供MP3及均衡器。这样做 (12V变为220V又变为12V)的目的,是为了将前级电源与车电源完全隔离,消除发动机对前级造成的于扰。

  三、安装

  均衡器、逆变器及12V开关电源接好线后,分别用黑胶布绑上一块钕铁棚磁铁(从坏硬盘拆出),可牢吸在不锈钢的车头箱里面,再将MP3插入电源插孔即可。功放板装入一个音箱里面,两个音箱分别安装在摩托车护架两边,用电钻预打三个小孔再用自攻丝固定,布线尽量与原车线路一致,一定不能影响安全驾驶。
