防丢器分子机和母机，子机可挂在提包或小孩身上，母机挂在主人身上，如果提包或小孩离主人较近时，母机能收到子机发出的微弱信号，母机不报警。但当提包被贼盗走或小孩走远时，母机接收不到子机的信号，母机立即报警，提醒主人。报警时，蜂鸣器发声，振动电机振动。

　　1.电路框图
　　

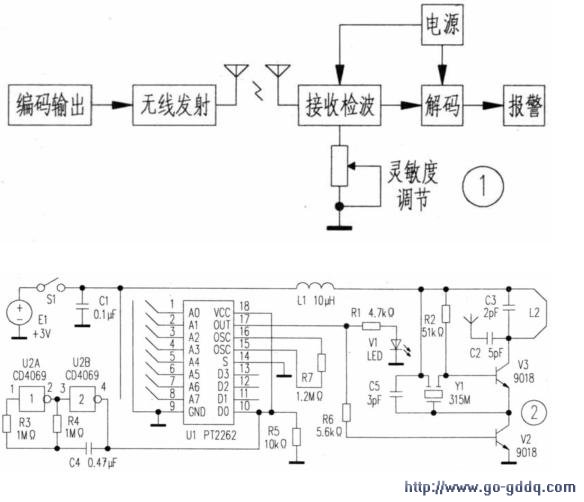

　　电路框图见图1，左边是子机，右边是母机。子机由编码电路和无线发射电路组成，不同子机编码不一样，以免相互干扰，无线发射频率采用315MHz或433MHz，母机由再生式接收、解码、报警及电源电路等组成。

　　2.子机电路
　　
　　电路见图2所示，子机电源采用3V的扣式电池，以减小体积，电源若采用1.5V的7号干电池，则还要加一个升压电路。电路主要由多谐振荡器、编码器、发射电路等组成。多谐振荡器是由门电路组成的不对称多谐振荡器，振荡周期T=2.2R4C4=2.2×1M×0.47μF≈ls多谐振荡器的作用是间歇地给U1供电，当振荡器输出高电平时，U1得电工作，编码器、发射电路只有此时才工作，可大大节省电能。

　　编码器用PT2262，采用贴片封装，可减小整机体积，PT2262/2272是一种CMOS工艺制造的低功耗、低价位通用编解码电路，有8位（A0～A7）三态地址端管脚（悬空、接高电平或接低电平），任意组合可提供6561个地址码，PT2262最多可有4位（D0～D3）数据端管脚，设定的地址码和数据码从⑩脚串行输出。PT2262/2272的编码必须一致，地址码不同将不能解码。

　　编码芯片F12262发出的编码信号由地址码、数据码、同步码组成一个完整的码字，当多谐振荡器输出低电平时，其脚为低电平，315MHz的高频发射电路也不工作，当多谐振荡器输出高电平时，PT2262得电工作，其脚输出经调制的串行数据信号，当脚为高电平期间315MHz的高频发射电路起振并发射等幅高频信号，当脚为低电平期间315MHz的高频发射电路停止振荡，所以高频发射电路完全受控于trl2262的脚输出的数字信号，从而对高频电路完成幅度键控（ASK调制）相当于调制度为100%的调幅。V1为指示灯，发射电路工作时会亮起。图中L2采用板载电感。

　　3.接收电路
　　

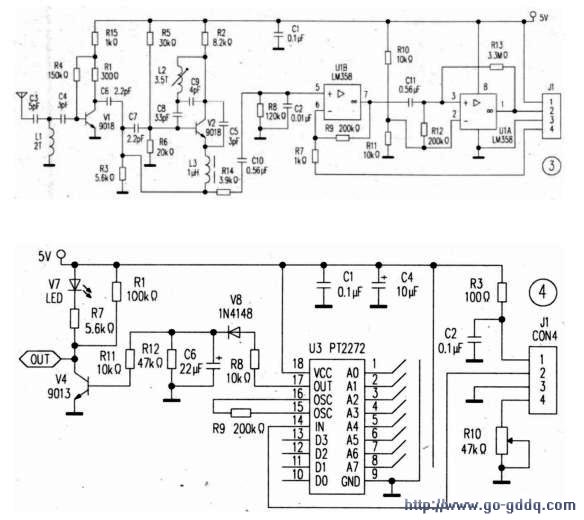

　　接收电路由高放、超再生式检波电路和放大电路等组成，图3中V1及外围电路组成高放，V2和外围电路为超再生式检波电路，L2调节接收频率，调节它可使电路接收频率为315MHz。

　　C2是滤除高频载波，放大电路由两级运放组成，R7外接电位器，可调节第一级运放的放大倍数，实际上调节了接收距离。如果接收电路收不到子机的信号，接收电路输出为无规则的杂波，相反接收电路如收到子机的信号，接收电路输出波形与子机编码输出的波形相同。

　　4.解码电路
　　
　　图4解码电路中，R10是调节接收灵敏度的电位器。R9是振荡电阻，其阻值必须与Fr2262的R7对应，有多种组合方式。解码芯片Fr2272的脚接收到信号后，其地址码经过两次比较核对后，OUT脚才输出高电平，与此同时相应的数据脚也输出高电平，这时V4导通，发光二极管V7亮，表示收到子机的信号，V4的集电极电位为低电平。如果解码心芯片PT2272接收不到信号，OUT脚为低电平，V4截止，V4的集电极电位为高电平，发光二极管V7不亮，表示收不到子机信号。

　　5.报警和电源电路
　　

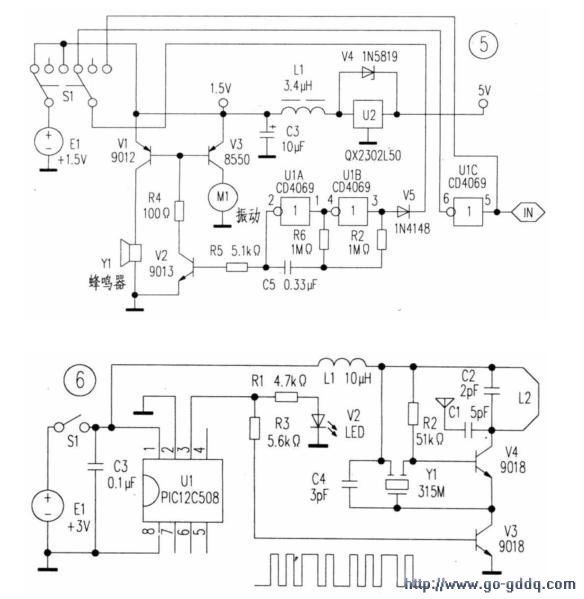

　　报警电路主要由一个多谐振荡器和输出电路组成，图5中当S1右掷时，为防丢状态，若图4解码电路收到信号，图4电路输出低电平，这个低电平连至图5的IN端，则多谐振荡器被V5短路接地而不能起振，报警电路不工作。相反图4解码电路收不到子机信号，图5的IN端高电平，V5截止，图5中的多谐振荡器起振，间歇输出高电平，高电平时，V1、V2和V3导通，蜂鸣器发声，振动器振动，以提醒主人。

　　当S1中掷时，为关机状态。S1左掷时，为寻找子机状态，报警电路处于相反工作状态，即收到子机信号，发出报警声，适当调节接收灵敏度，能逐渐接近子机，直至最后找到子机。

　　电源电路为一个高效率、低纹波的高频PFM升压DC－DC变换器，工作频率最高为500kHz，输出最大电流约400mA，最高效率约87%，外围电路元件很少，型号为QX2302L50，50表示输出电压5V。

　　整机电路应采用贴片封装的元件，以减小整机的体积。

　　6.采用单片机控制
　　
　　如果用单片机实现这个电路，则电路会更简单。单片机可用PIE12C508，贴片封装，只有8只引脚。电路见图6和图7所示。

　　图6是子机电路，发射部分不变，脉冲编码用PIC12C508，编码时可编一定数量的不同的码，只要改变一下脉冲宽度即可，这样每个子机编码一般是不同的。

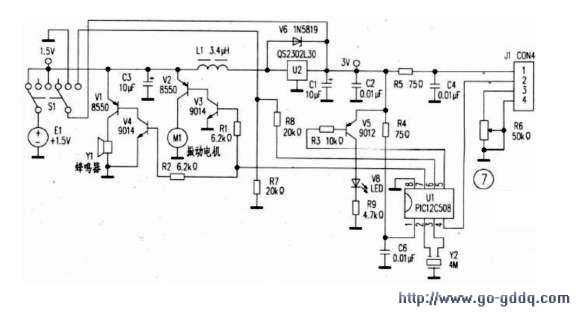

　　母机的接收电路与图3是基本相同的。当母机电路的S1左掷时，为防丢状态，中掷时关机，右掷时寻子机状态。初次使用时，要初始化，S1左掷，子母机靠近，PIC12C508的④脚收到子机脉冲，记下编码方法，即学习，学习成功时，U1的⑦脚输出一个高电平脉冲，报警声响，说明学习完毕。在使用中，若母机收到子机信号，则U1的⑦脚为低电平，⑤脚输出频率约1Hz的脉冲，使V8闪烁，表示收到子机信号。若母机收不到子机信号，U1的⑦脚间歇输出高电平，高电平时，报警电路V1～V4导通，报警电路工作，⑤脚输出高电平，V8一直亮，表示收不到子机信号。

　　当S1右掷时，U1的⑥脚为高电平，表示处于寻子机状态，U1内部判断相反，变成收到子机信号，电路报警，收不到子机信号不报警。

　　7.结束语
　　
　　由于电路发射和接收具有一定方向性，因此调节距离并不准确，电路经制作实验，不同方向上距离相差不是很大，能达到一般使用要求。控制芯片采用PT2262/2272的，电路成本和体积会大些，采用单片机的，电路简单一些，体积也更小。
