将颜色数据和显示时间(速度)相组合就可方便地实现七彩跳变、渐变、追逐等花样效果，变化方式可达百种以上。例如将单种颜色顺序从左到右或从右到左依次点亮或熄灭、从两边到中间或从中间到两边依次点亮或熄灭，或将两种或两种以上颜色作为一个变化单位也可获得多种变化效果。
除此以外，也可以依据人眼视觉的特殊性，将以上变化方式结合快慢变化又可以获得多种多样的显示效果。

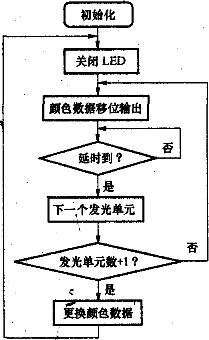

编程时将各种花样效果的颜色数据和显示时间保存在数据存储区，控制时读取颜色和时间数据后输出到相应的输出锁存器，在LED发光单元上就可体现出丰富多彩的变化效果。实现较为简单的七彩跳变效果的程序流程图如图所示。
下文给出以“灯”字为例实现较为简单变化效果的程序。该字有75个发光点共225颗LED，划分为25个发光单元。
以下为灭LED后用七色逐个发光单元延时点亮LED，表现为“书写”效果
Start：
mov r2，#25；控制25个发光单元
mov r0，#OOh ；从灭LED开始
Led_on_Step：
mov a，r0；送颜色数据
acall write595—3bit；颜色数据移三位
djnz r2，Led_on_Step
clr rcIk
Setb rclk；上升沿时颜色在LED上显示
acall delay_1s；延时1s再
点亮下一个发光单元
Inc r0；更换颜色
CJne r0，#08，Led_on_Step；
是否已显示七种颜色
；以下为实现七色轮流闪烁显示
mov r2，#25
Led_on_Flash：
mov a，#00h；灭LED
acall write595_3bit
djnz r2，Led_on,Flash
clr rclk
Setb rcik
acall delay_ls；LED关闭1s
mov r2，#25
mov r0，#O1h；从蓝色开始
Led_on_Flash1：
mov a，r0
acall write595_3bit
djnz r2，Led_on_Flashl
cir rclk
Setb rclk
acall delay_is; LED壳1s
Inc r0；更换颜色
Cjne r0，#08，Led_on_Step；是否已显示七种颜色
；以下为用两种颜色显示“灯”字
mov r2，#12；“火”用红色显示(含12个发光单元)
Color_Red：
mov a，#01h
acall write595_3bit
djnz r2，Colorl
mov r2，．#13；“丁”用蓝色显示(含13个发光单元)
Color_Blue：
mov a，#06h
acall write595_3bit
djnz r2，Color2
cir rclk
Setb rclk
acall delay_10s；延时10s
Sjmp Start
