这里介绍的小型红外线接近检测开关可用于如自来水或电气等资源的近距离自动检测和启闭，最大检测范围为15cm。

　　任何8V～12V。能供出500mA的直流电源都可以用来对本电路供电。二极管D2可避免极性接错，直流输入电源经稳压芯片7805（IC2）后变换成稳定的5V直流电压。与LED2串联的R8将工作电流限制在15mA左右。

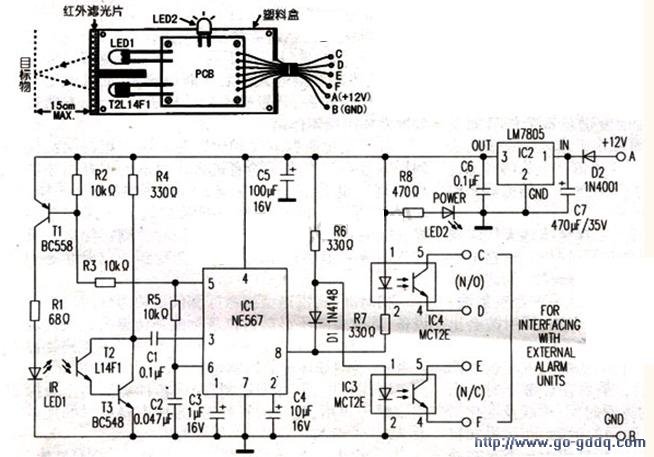

　　下图是红外线接近检测开关电路。下图是红外线收发器及PCB板的布局。

　　IC1（NE567）的工作中心频率选在20kHz附近，由R5和C2构成的锁相环决定。IC1的输出脚⑤经R3连接到驱动LED1的晶体管T1的基极，驱动LED1发射调制后的20kHz红外线光束，发射电流用R1控制。在待机状态，IC1的输出脚⑧为高电位，这时光耦IC3接通。其输出脚起类似于继电器常闭接点的作用。它可连接到另一电路系统（图中未画出）作控制开关，电阻R6限制IC3内部LED的工作电流。与此同时。光耦IC4关闭，其输出脚起类似于继电器常开接点的作用，R7限制IC4内部LED的工作电流。

　　如果有物体在15cm范围内靠近红外线收发器对LED1-T2，则从物体反射回来的红外信号就被光电晶体管T2（L14F1）接收到，经T3放大后再经电容C1送至IC1。在IC1内与锁相环的中心频率进行比较，如果两者一致，则IC1的输出脚⑧就拉低至地电位。这时，光耦IC4接通而光耦IC3关闭，换句话说,检测开关的输出状态反过来了。

　　如要增加灵敏度。可用光电晶体管2N5777或其类似器件取代光电晶体管L14F1。并将其集电极与T3的集电极引脚相连，发射极与T3的基极引脚相连。
