用于耳聋人电话音量的放大电路
来源:本站整理  作者:佚名  2011-02-08 16:04:10

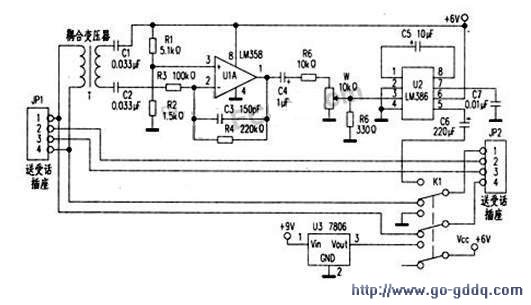

  本电路为耳聋人设计。JP1插至电话机手柄插座,原电话机手柄则插在JP2插座,开关K1为正常/耳聋人使用转换开关,图中位置为正常人使用状态,受话信号由JP1直接送至。IP2到耳机,不经放大器,电器也被切断;当耳聋人使用时,拨动K1,6V电源加至放大器。电话机受话信号经变压器T耦合至LM358进行预放大,输出信号经电位器调整到适当音量后送至U2放大。输出后经JP2送到耳机,耳聋人使用时调整W到适当音量即可。

  制作时,变压器T可用电话机中振铃电路的输出耦合变压器或收音机中的输出耦合变压器,本电路中需初、次级反向使用。插座JP1、JP2中,送受话器接线应与所选电话机的接线一致。
