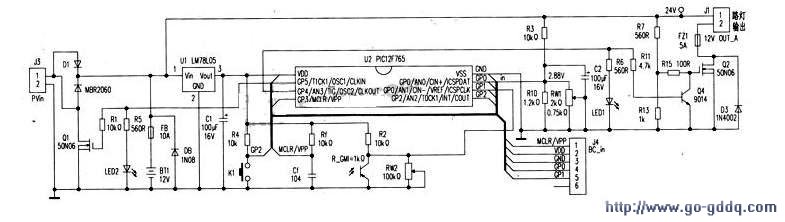

下图是用：PIC12F675单片机制作的太阳能路灯控制器电路。PIC12F675是8引脚单片机，具有6个I／0口，自带内部RC振荡器（振荡频率为4MHz）、4路10位A／D转换器、一路比较器，该控制器性能稳定、可靠，耗电低。

　　1.工作原理
　　
　　PIC12F675控制蓄电池的过充电、过放电，开、关路灯功能，定时点亮、天黑自动点亮、延时点亮、自动跟踪点亮等功能，路灯点亮测试控制功能，LED指示功能等。

　　由蓄电池BTl、蓄电池过充电控制执行场效应管01、三端稳压器U1组成电源供电系统；Q2、Q4.组成放电控制；K1手动，R_GM1光控自动开灯系统，蓄电池分压电阻，发光指示二极管等部分组成。太阳能电池板电压由接口J3输入。经防反充二极管D1后分成两路，一路经U1LM78L05稳压后，为PIC12F675单片机提供工作电源，另一路经FB保险丝给蓄电池充电。单片机上电后，首先由Rf、Cf组成的硬件电路进行复位。然后由软件控制U2③脚GP4输出高电平，让Q4导通、Q2截止，控制系统停止放电，再检测U2⑦脚GP0上的分压值，通过内部A／D转换及软件运算间接检测、判断蓄电池是否欠压、过压。若蓄电池发生过充电，则通过软件控制U2②脚GP5输出高电平，使Q1导通。短路太阳能电池板、停止向蓄电池充电，同时点亮“过充电”指示灯LED2；若未发生过充电，则U2②脚GP5输出低电平，允许蓄电池充电。通过检测U2⑥脚GP1所接的光敏电阻R_GM1上的分压值，判断是否已经“天黑，到了开路灯时间”，若到了预设的开灯点，则由软件控制u2③脚GP4输出低电平，使Q4截止、02导通，点亮路灯。若不到开灯点，则程序返回，循环检测上述诸参数。

　　K1是手动开灯按钮。按下K1，路灯点亮。单片机通过检测光敏电阻R_GM1上的分压值，判断是否“天黑”，若是天黑。则按设计要求点亮路灯，若否，单片机进入路灯控制器“测试”功能：2分钟后路灯自动熄灭。

　　2.说明
　　
　　由于单片机程序设计十分灵活，故这里用“开灯点”作为开灯标记符，这个点可以是时间。也可以是天黑的“程度”。若定义的是时间，可以让路灯从此时开始计时，点亮若干小时后熄灭；若是天黑的程度，可以让路灯到了此天黑程度后开始点亮。此后既可计时熄灭，也可判别天亮后熄灭。一切由软件设计人员抉择。
