开始制作串口控制线时首先上网搜索，找到的3Com交换机串口控制线是Modem连接方式，有最简单的3线制（发送、接收、信号地）和标准的7线制。焊接好试了都不行。既然没有现成的线序，决定深入研究一下串口的工作原理，以便制作出能用的串口控制线。
　　
　　这里从硬件角度简述串口的线序、各脚电压、各脚电流。了解了这些参数，再经过测量分析，就可以判断什么样的串口才是正常的了。
　　
　　计算机出现之前,为连接串口设备，EIA制定了RS232标准。PC机出现后，已有的串口设备成为PC机外设，自然采用RS232标准。目前PC机的串行通信接口采用EIA-RS-232C标准，C代表1969年最新一次的修改。EIA-RS-232（：标准对电器特性、逻辑电平和各种信号线功能作了规定。EIA-RS-232C标准用正负电压来表示逻辑状态，在数据信号线上若电压在-3V～-15V之间表示逻辑1，若电压在+3V～+15V之间表示逻辑0：在控制信号线上若电压在-3V～-15V之间表示断开状态，若电压在+3V～+15V之间表示接通状态。介于-3V～+3V之间和低于-15V、高于+15V的电压无意义。

　　而（CPU和终端则采用TTL电平及正逻辑，TTL电平用+5V表示逻辑1，0V表示逻辑0，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。EIA-RS-232C标准没有定义连接器的物理特征。因此出现了DB-25、DB-15和DB-9各种类型的连接器，PC机的COM1和COM2串行接口采用DB-9连接器。ELA-RS-232C标准规定，当误码率小于4％时，允许导线长度15m。实际应用中，当使用9600b／s、普通双绞屏蔽线时，传输距离可达30m～35m。PC机的COM1和COM2两个串行接口采用的DB一9连接器是公（针）头，提供异步通信的9个引脚功能。分别为：①脚（DCD）数据载波检测，②脚（RXD）接收数据，③脚（TXD）发送数据，④脚（DTR）数据终端准备，⑤脚（SG）信号地，⑥脚（DSR）数据设备准备好，⑦脚（RaS）请求发送，⑧脚（CTS）清除发送，⑨脚（RI）振铃指示。DB-9公（针）头排列顺序如图1，DB-9母座排列顺序如图2，针（座）朝向自己。在连接器上标有数字。

　　EIA-RS-232C标准中,有三个发送信号：TXD、RTS和DTR，每根线的典型输出电流为±8mA／±12V。通常由RTS和DTR供电的话，可提供约192mW功率。
　　
　　结合上述说明，如果不涉及Modem。串口传输数据只要有接收数据端②脚和发送数据端③脚就能实现。应将一个设备的接收数据端与另一设备的发送数据端相连。即接收与发送彼此交叉，信号地对应相接。接口不是DB-9的设备可以根据这种线序来焊接串口控制线。

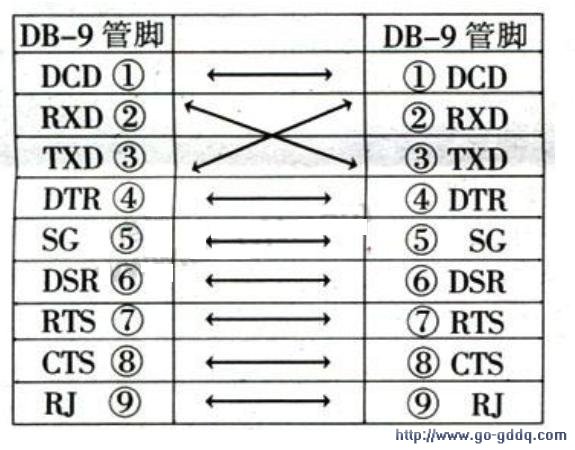

　　经过测试，3Com的3300和3900串口控制线线序如下图所示。下图是通用异步串口控制线，通常两头都是DB-9母座。②、③脚交叉相连，其余脚一一对应连接。该串口控制线可作为外置Modem和PC机的COM口连接线，联想iSpirit2524F交换机就采用这种串口控制线。如果大家找不到设备的串口控制线，可以按照下图来焊接试试

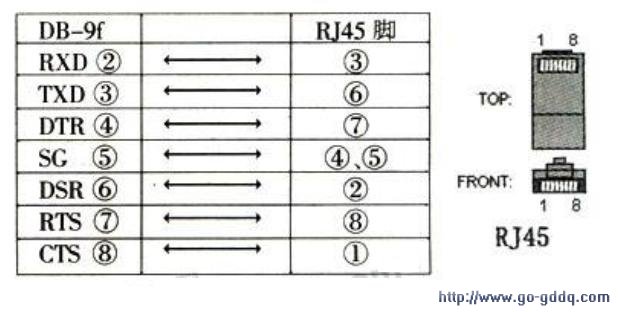

　　下图是。H3C的AR18路由器串口控制线，一头是DB-9母座，连到PC机COM口，另一头是RJ-45，连到路由器上有类似接口的设备可以根据下图来焊接。

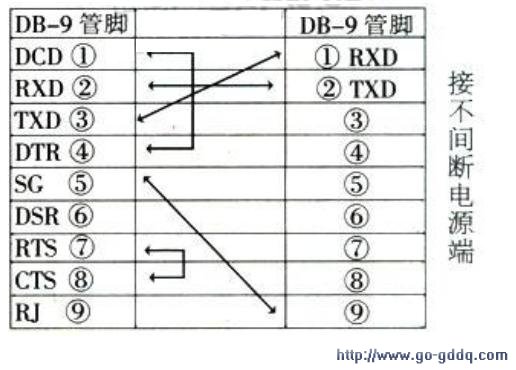

　　下图是APCUPS串口控制线。线头上标着940-1524C、940-024C或940-0272，都是差不多的。接计算机这端需要把①脚和④脚相连，⑦脚和⑧脚相连。

　　

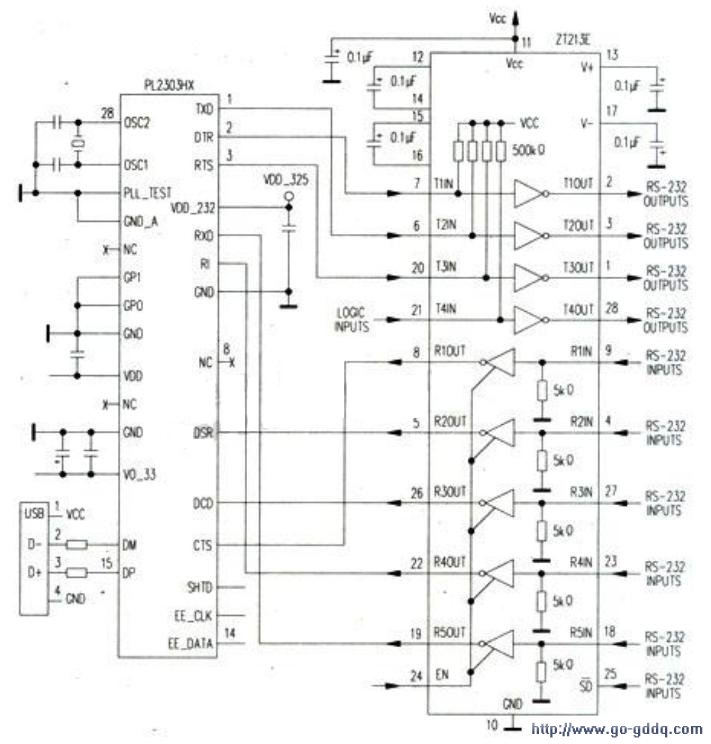

　　现在。许多PC机都没有COM口，特别是笔记本电脑。但是有时候还是需要用到COM口，于是市场上出现了USB转COM口的数据线。这种数据线能实现USB信号到TTL电平再到EIA电平的转换，以模拟出一个COM口。下图是一根USB转COM口数据线的原理图，PL2303用于实现USB信号到TTL电平的转换，ZT213用于实现TTL电平到EIA电平的转换。USB转COM口数据线常用集成块还有FT232、CP2101等。此电路提供了异步通信的9个信号，符合EIA-RS-232C标准，笔者的所有设备通过这条USB转COM口数据线都可以正常连接。
