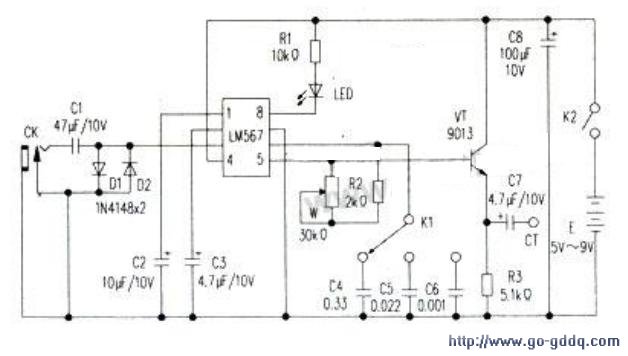

下图电路所示的频率计信号发生器。
　　　
　　由于LM567具有输入灵敏度高（20~200mV）和输入阻抗高（20kΩ）的特点。用较少的元件即可构成一部袖珍频率计。工作原理是：被检测频率信号从CK经LM567③脚，同时送入多个信号作为输入信号。LM567⑤、⑥脚外接的RC（下图中W+R2和C4~C6）与内部振荡信号也送入检测器与送入的信号频率和相位进行比较。比较后在带宽范围内的信号。通过其内部放大后，由其⑧脚输出一个低电平。若无信号输入，⑧脚则为高电平（同VCC）。其输出信号的驱动电流达100mA。在下图中，作频率计时，信号针（自制）从CK送入，调节W（必要时用K1转换C的容量）使LM567内部振荡器产生的振荡频率f0跟踪外输入频率fin。当fin=f0时，LM567C⑧脚输出由高电平变成低电平，LED发亮。带指针的多圈电位器指示的频率值即为所测的频率fin。D1、D2的作用是限制fin的幅值，保护LM567安全。
　　
　　该电路用作信号发生器时，可把作频率计的插头拔掉，C1的左端经插座CK接地，LM567③脚对地交流短路（可防止外界干扰），此时电路即为信号发生器。信号发生器的信号经VT发射极再经CT输出。由于电路简单。印刷电路板可根据选定的外壳自己设计制作。下图中C1最好用无极性电容。若没有或体积太大，可用两只100μF/6.3V电解电容器将二正极和二负极各自相连后再照图接入。
　　
　　此信号发生器一装即成。重点是调校，即对多圈电位器指针刻度频率值的校准。借助一台标准信号发生器或数字频率计就可对标尺进行该度。若让K1变换三挡频率，该刻度不能重合覆盖时，可增减C5、C6值达到目的。
　　
　　本仪器在测频率时也可同时作信号发生器，互不影响。按图示参数制作，灵敏度为200mV，转换开关K1可使频率在100Hz~500kHz内变化，相对误差在1％~5％内。作频率计时误差小于10％，该误差在低频段大，高频段小，这是本频率计的一个不足。
