用C型铁芯控制变压器改装的电子管音频输出变压器
来源:本站整理  作者:佚名  2011-02-20 09:16:20



  用C型铁芯控制变压器改制电子管音频输出变压器,其品质与功率相同的成品音频输出变压器难分伯仲,尤其在清晰度、结像力、大动态等方面要胜一筹,此法无需改绕线圈,有趣者不妨一试。

  一、C型控制变压器性能与特点

  1.C型铁芯具有磁通密度大,体积小,重量轻和漏磁小(仅为EI型变压器的五分之一)等特点,用于音响设备效果比EI型铁芯变压器要好。

  2.由于C型铁芯变压器初级220V绕组和次级各低压绕组,均分两段分别绕在两个骨架上,因此层间分布电容小,高频损耗相应也小,将其改制音频输出变压器,正好利用其结构优势,相关文章可参见2006年《实用影音技术》第3期《用C型铁芯制作单端推挽两用胆机输出变压器》。

  二、C型控制变压器的改制

  1.改制单端输出变压器

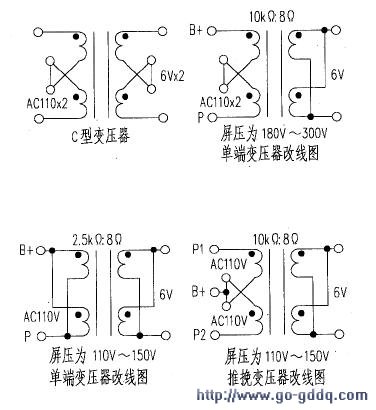

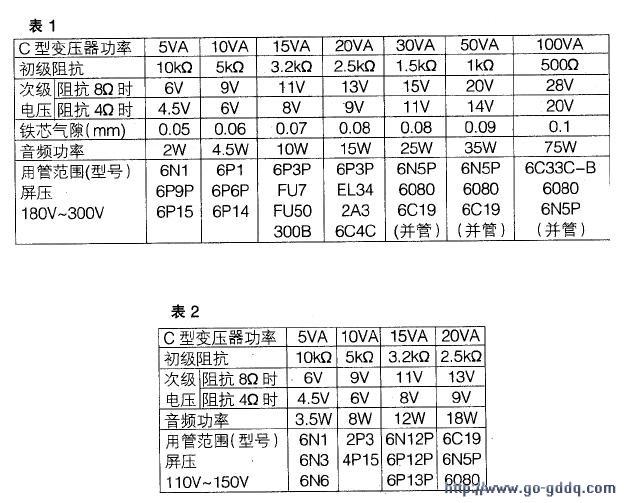

  由于C型铁芯控制变压器初级绕组是按交流220V电压50Hz频率确定匝数的,如果要改成6P1、6P14、6P3P等工作电压在250V左右,中心频率在400Hz的单端输出变压器时,初级绕组不必改动;如果要改成并管6N1、6P12P等工作电压在110V左右的单端输出变压器时,可将初级220V两个绕组(中心连线断开)首首相连,尾尾相连。以上两种情况,次级两个绕组(中心连线断开)均同名端(多抽头)相连,由于改成单端输出变压器,为防止铁芯直流磁化,要将铁芯拆开,垫上纸片(厚度见表1),这项工作要首先进行,改制后变压器初次级阻抗与C型控制变压器功率大小及原标电压值相同,应根据欧姆定律计算,有关数值及用管范围见表2。

  2.改制推挽输出变压器

  此法比较简单,将C型变压器初级中心连线引为连接B+电压的抽头,次级(中心连线断开)同名端相连(即并连)即可,不需拆开铁芯。有关阻抗及用管范围见附表。
