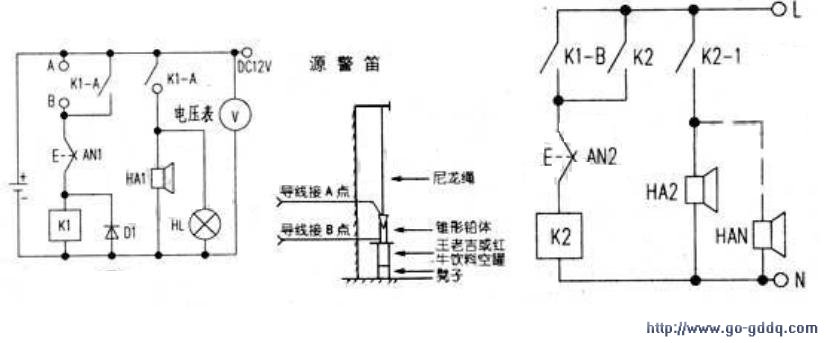

一、工作原理图
　　
　　1AB两点只要接触一下，继电器K1便自锁吸合，DCl2V经过K1-A向自带音源讯响器供电，发出报警声。同时灯泡点亮，照亮逃生之路。如用在工厂或学校可用右图扩展功能，采用大功率警笛多个并联，安装在各个楼层，数量视需要而定。

　　二、元器件选择
　　
　　K1为12V直流继电器，触点容量为5A、HA1为12V自带音HA2为100W/220V自带音源警笛，AN1、AN2为复位按钮，HL为12V/W灯泡，锥形铅体为建筑工人用的一种工具。五金锉可把顶部拿下来，整齐漂亮，再用电钻在侧面下方钻一4mm小孔，用螺丝固定一段导线，铅球也在顶部开一小孔用螺钉固定段导线。

　　三、制作
　　
　　在墙上或天花板上钉一钉子，用多股尼龙线将锥形铅球吊住，尼龙绳尽量粗些以防日久拉长变形引起误报警，把饮料罐放在铅球下面，以铅球伸入空罐3/4为宜，按左图、图2连接好电路，将铅球的引线A，罐体的引线B接至左图的A和B上，调整铅球和罐体的间隙越小越好。本装置宜安装在无风吹，无小孩玩耍的地方。当发生地震时，铅球与罐体发生碰撞，HA1、HA2立即发出警笛声，提醒大家迅速离散。
