K128PICP单片机编程器，由国外PIC单片机爱好者制作，适用于对PIC单片机F系列近百种芯片进行读写。该编程器使用USB接口编程，并且从USB取电，编程高压由监控芯片PICl6F628产生的脉冲信号倍压整流后得到。省掉了独立的电源。

　　通过制作和使用K128，感觉对初学者来说有以下困难：1.USB到RS232串口的转换芯片FT232BM是贴片封装，必须使用PCB板安装。

　　不能使用万能板，焊接比较困难：2.FT232BM要装驱动程序，上位机软件不能自动找到编程器。

　　必须在计算机的设备管理器中找到模拟的串口号，再在软件中设置串口，有时候还和其他uSB驱动程序有冲突。

　　针对上述问题，加之发现上位机软件和编程器的监控软件都是针对串口写的。对该电路做了一些修改，去掉FT232BM.改用串口编程，保留USB口取电，使得制作和使用都很方便，成本也比原来的低。

　　一、硬件电路编程器
　　

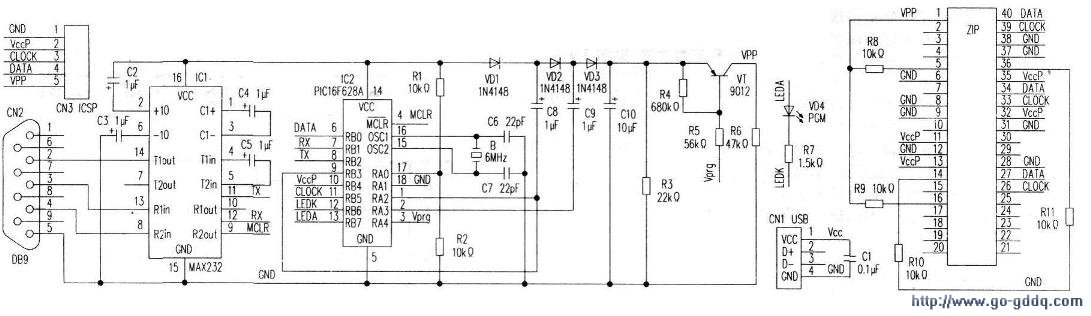

　　电路见附图，主要由串口电平转换电路、监控电路和编程插座等组成。

　　串口电平转换电路由MAX232、C2一C5等组成，其作用是进行RS232传输协议电平和TTL电平的相互转换。

　　监控电路由16F628A、晶振B等组成。用来产生编程所需的各种肘序信号和进行编程数据的传输。VDI—VD3、C8一C10配合16F628A⑴、⑵脚输出的脉冲信号组成三倍压整流升压电路，产生约12.6V的VPP编程电压。发光二极管VD4作编程指示。

　　ZIF为40脚的万能锁紧插座，8～40脚DIP封装的芯片可以直接插在上面进行编程，其他芯片可采用ICSP下载方式进行编程。使用时程序会根据你所选的芯片自动给出提示。CN3为ICSP编程连线插座。

　　二、制作过程
　　
　　1.元器件选择与安装
　　
　　ICl使用MAX232，IC2使用16F628或16F628A。其余元件参数见附图。使用一块万用PCB板进行安装，串口连线和uSB取电连线可以用插座连接，也可以直接焊接到相关插头。安装时，IC2要使用IC插座，待16F628写好监控程序后再插入。

　　2.烧写监控芯片
　　
　　16F628的程序必须借助其他编程器烧写。目标文件为DIYKl28.HEX.可以在编程器控制软件diyPACk25的安装目录中找到。  以使用TOP2005编程器为例。在检查确认硬件电路没有错误后。再将监控芯片插到电路板上。

　　3.编程控制软件的下栽、安装

　　编程控制软件的安装只要一步一步按确定键即可。
