本文介绍一款厨房气体监测装置，它在天然气、一氧化碳等有害气体超过设定值时，会自动接通排风扇电源，并发出声光报警信号。待有害气体浓度降到标准设定值以下时，能自动切断排风扇电源。恢复正常状态。

　　本电路所用器件成本低、体积小。线路简单、调试方便，使用效果好。该电路主要由气敏半导体传感器QM—N5和LM358双运放集成块IC2A组成的检测比较放大电路、IC2B等组成的延时电路、IC3（555）集成电路组成的声光报警电路，以及电源整流部分等组成。

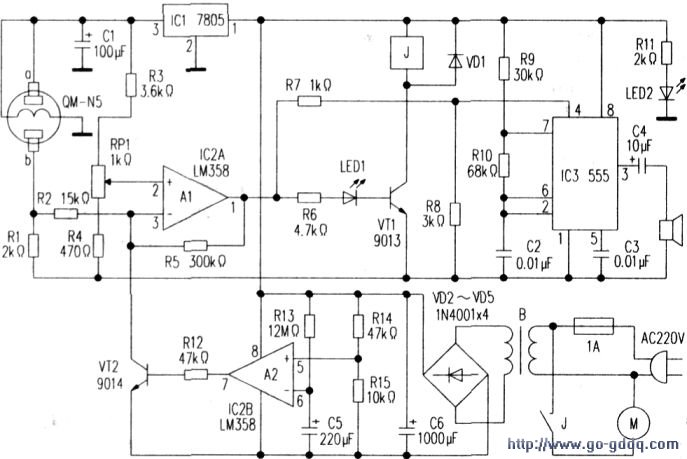

　　监测电路见附图。接通电源。AC220V由变压嚣B降压、二极管VD2～VD5桥式整流。电容C6滤波后，输出10V的直流电压给电路供电。为了保证QM—N5的加热电源稳定在5V.确保该传感器的工作稳定性和具有较高的灵敏度，专设三端稳压器7805为其供电。

　　在正常情况下，QM—N5型半导体气敏传感器a、b两端的电阻值较高。其b点电位低于lv.一旦接触到可燃性气体。该传感器的a、b两端的电阻迅速降低。b点的电位升高，Rl两端电压随之上升，当该电压达到IC2A运放及R3、R4、RP1组成的迟滞比较器的上限电压时。IC2A（1）脚由低电平转为高电平。（1）脚输出的高电平。一路经R6和LED1驱动三极管VT1导通，使继电器J吸合以便接通排风扇电源（调节RPl阻值的大小，可以改变QM—N5的灵敏度）。另一路则经R7使IC3（4）脚变为高电位，由R9、R10、C2～C4及IC3等组成的多谐振荡器起振。驱动扬声器发出声音，LED1的闪光还兼作报警用。

　　由于气敏元件在刚接通电源时。即使处在新鲜空气里。测量电极也会输出一定幅值的电压，所以。

　　电路中用另一半LM358双运放IC2B组成延迟电路，在刚接通电源时，由于电容C5两端电压不能突变。

　　IC2B（6）脚为低电平。因此比较器的输出端即IC2B（7）脚输出高电平，驱动三极管VT2导通。将IC2A（3）脚对地短路。此时报警电路将不会产生误动作。当C5两端的电压通过R13充电逐渐上升到约2／3电源电压时。

　　IC2B（6）脚电位上升，（7）脚将输出低电平使VT2截止，这样就解除对IC2A（3）脚的封锁，为下一步正常监测做好准备。
