本文介绍的电话远程遥控器结构简单、元件数量少，可以实现对两路电器进行遥控。进入该系统要求密码验证，操作中有音频提示功能，可在线修改模拟摘机时间和系统密码，忘记密码可通过复位按钮恢复初始密码。

　　一、硬件电路整机由电源电路、来电检测电路、模拟摘机电路、DTMF信号检测电路、单片机控制及输出电路等五部分组成。

　　1.电源电路　　
　　
　　如图1所示，通过J1接入的AC或DC电源，经过D1～D4整流、C1滤波、7805稳压，得到稳定的5V直流电压，图1中，C2、C3为滤波电容，D11为电源指示灯。

　　2.来电检测电路
　　
　　电路如图2上半部分所示。电话线接于J2。R1、C4为限流降压元件。D5作为IC2的输入保护元件，用以防止4N25内部的LED反向击穿。R2为下拉电阻，当频率为25Hz的铃流进入线路时，通过光耦隔离后在IC2④脚产生跳变的电压，经过C5滤波后，送到PICl6F84RA3脚进行检测判断。

　　本文的铃流检测程序，不是判断铃声次数，而是检测铃声的持续时间，也就是从来电时开始计时，并不断地通过检测铃流的有无来判断是否为同一次呼叫，当计时到设定值时（此设定值可改），CPU发出摘机信号。笔者认为，采取此法可简化电路，而且不必讲究R2、C5的取值。

　　3.模拟摘机电路
　　
　　如图2下半部分所示，电路由J2、K3、D10、V1、D6～D9、R3、R7等组成。其中D6～D9组成极性转化电路，R3为模拟摘机电阻。当需要摘机时，CPU从RB4口输出一个高电平，V1饱和导通，K3得电，其常开触点闭合，完成模拟摘机动作（电话程控网认为，只要线路电流超过30mA，就判定为摘机状态）。

　　4.DTMF信号检测电路
　　

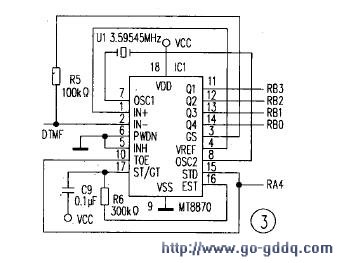

　　相关电路见图3。

　　（1）双音多频译码集成MT8870介绍MT8870是双音多频接收译码芯片，能对DTMF信号进行接收、分离和译码，并输出16个DTMF频率组合的4位二进制编码（见附表，仅列举12个）。

　　MT8870引脚功能如下：①、②脚IN+、IN-为运放同相、反相输入端，即DTMF信号输入端；③脚GS为运放输出端，外部所接的反馈电阻可改变内部放大器的增益；④脚VREF为基准电压输出端；⑤、⑥脚INH和PWDH为内部接点，应接地；⑦、⑧脚OSC1、OSC2为时钟输入输出端，外接3.57954MHz晶振；⑨脚VSS接地；⑩脚TOE为输出使能端；（11）～（14）脚Q1～Q4为DTMF信号所对应的4.位二进制数码输出端；（15）脚STD当有效信号出现时为高电平；⑩脚EST为延迟控制输出端；⑩脚ST/GT为时间监控输出端；（18）脚VDD为电源正端。

　　（2）DTMF信号检测工作过程
　　
　　摘机后，从线路外端传来的DTMF信号经C6、R4（见图2）输入到M8870进行译码，该信号经内部滤波分离后，通过运算输出有效的四位8421码，同时，当PICl6F84检测到RA4口所接的有效信号输出端STD为高电平时，立即启动接收来自RB0～RB3的编码数据，完成一个DTMF信号的接收。考虑到PCB板布线的方便性，本设计把Q1～Q4的管脚分别与PICl6F84的RB3～RBO脚对接，因此程序要注意编码的重新换算。

　　5.单片机控制及输出电路
　　
　　参见图4、图5。CPU控制电路是整个控制板的核心。这里采用PICl6F84单片机。选用它的一个重要原因，是其内部有64个8位E2PROM数据寄存器，擦写次数达100万次，保密性强，而且由于单片机不必外接存储器，也提高了整机的可靠性和保密性。

　　单片机采用4MHz晶振，指令周期为1μ，s。R8、C10为上电复位电路；SAl为初始密码恢复按钮；RA2为音频提示输出端，通过R14、C8（见图2）反馈到电话线上作为遥控操作端的状态提示，如模拟摘机后，通过RA2端发出“嘀、嘀、嘀”声响提示操作者当前状态；RA3为铃流输入检测端；RA4为DTMF有效信号检测端；RB0～RB3为四位DTMF编码接收端；RB4为模拟摘机控制端；RB6、RB7为控制输出端，分别通过V2、V3的开关驱动电路来控制K1、K2继电器的得电与断电（见图5），从而达到控制外部电器的目的。
