自水温的显示比较简单，直接购买一个数显（或指针）温控仪。由于该锅炉的引风机采用的是变频器控制，虽然节约了电能，但因此存在着电源谐波及空间电磁干扰，数显仪表存在着严重的干扰，因此只能采用指针仪表。且探头线由于较长，应使用屏蔽线，做好接地处理。
　　

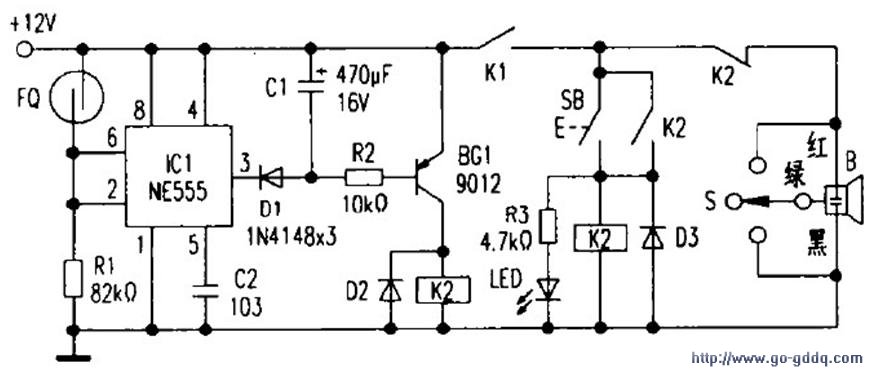

　　水满报警系统的工作原理如附图所示。由FQ、IC1、BG、J1等主要元件组成的水位检测、延时电路；由SB、J2、BJ等组成的报警声响、自保持及消音电路。当水位较低时，浮球开关内部的干簧管断开，时基电路NE555的②、⑥端由于R1的下拉电阻作用处于低电位，NE555的输出端③脚为高电位，BG1的基极由于没有电流而截止，K1不动作，常开触点断开，其后面的报警电路也不工作。
　　
　　当水位上升到最高限位时，浮球开关内部的干簧管闭合，NE555的②、⑥端为高电位，NE555的输出端③脚翻转为低电位，BG1立即导通，与此同时C1迅速充电至电源电压。K1吸合后，+12V通过K2的常闭触点给高响度报警器供电并报警，提醒操作人员及时关闭水阀，并按一下SB消音按钮，K2吸合并自保，K2的常闭触点断开，停止报警。此时LED点亮。
　　
　　当水位下降后，浮球开关断开，NE555的输出端③脚又恢复到高电位，然而此时C1两端的电压通过BG1、R2缓慢放电，按照图中的参数，大约30秒钟放电完毕，K1释放，同时K2无电也释放，LED熄灭。
　　
　　延时电路的作用就是防止水位在下降的过程中，会存在一定的波动，如无延时电路会使K1产生抖动（一吸一放）致使报警器也断续报警，因此延时电路是很有必要的，30秒钟过后，水位将彻底低于浮球开关。这也是该电路的独特设计之处。由于直流稳压电源线路比较简单，图中未画出。
　　
　　图中的D2、D3是保护二极管，不可或缺，它可以吸收继电器释放时所产生的反电势。在初次安装时因未加装该二极管，使用没几天，发光二极管LED损坏，经加装二极管改进后再也没有出现故障。
　　
　　材料的选用：超响度报警器的型号ZS-168（DC6-12V），根据不同的接法分别能够发出3种报警声音，其接线方式1.红接正，黑接负；2.红绿接正，黑接负；3.红接正，黑绿接负。需要哪种声音可以直接固定，即可以省掉开关S。当然也可以用其他型号的高响度报警器，K1、K2的型号分别是HRS2H-S-DC12V和HG4123-DC12V的小型继电器。若没有浮球开关也可以用导体或碳棒做成的水位探头。如水位探头线较长，可在R1两端并联一个几千pF的小电容以消除干扰。其他元件的选用无特殊要求。
