制作一款福字形的LED照明灯
来源:本站整理  作者:佚名  2011-03-18 16:22:28

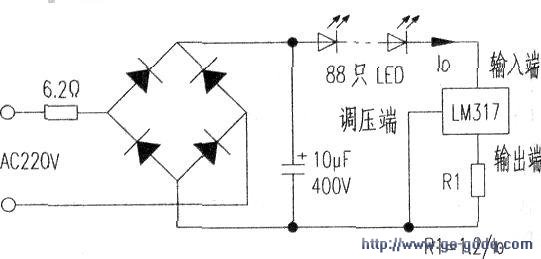

  把88颗灯珠镶成一个“福”字,成为一盏灯,这盏“灯”不但可以照亮12平方米的房间,与20瓦日光灯效果完全一样。而且还是一件“艺术品”呢!具体做法是:剪一块直径约25cm的硬纸板(厚度无所谓,有一点硬度即可)。在上面用铅笔画上一个“福”字,沿着汉字的笔画再画上88个直径约3毫米的小圆圈,大致均匀分布在这图形上。每个小圆圈上扎两个孔用来穿进LED灯珠。在纸板背面,把这88粒灯珠全部串联起来,接到整流器上,整个电路如下图所示。

  为什么要88粒呢。因为每粒LED驱动电压为3V,全部串联起来260V就能点亮。220V交流电经整流滤波变成直流。空载时应该为310v。可是市电电压往往只达到200V,另外还得考虑有载时的压降和Rl上的压降,所以最多只能串接88颗。

  LED一定要买超高亮的、散光的、一致性好的以及光衰小的(最好是亮度为1400~1600mcd的草帽灯或食人鱼灯)。

  下图中的LM317和R1构成恒流源。可以保护LED,R1的大小可用R1=120/Io来初步计算,式中Io为LED的额定电流,一般为15—20mA。

  为减小光衰可取Io=15mA,算得R1约为80Ω,但需先接好一个模拟电路(右图)来调整,调好后再正式接入图2电路中。全部电路焊好并检查无误方能通电。特别是每只LED的正、负极绝对不能接反。6.2Ω电阻是作为保险丝用的。1—30Ω均可。
