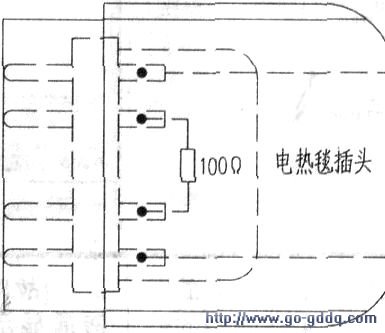

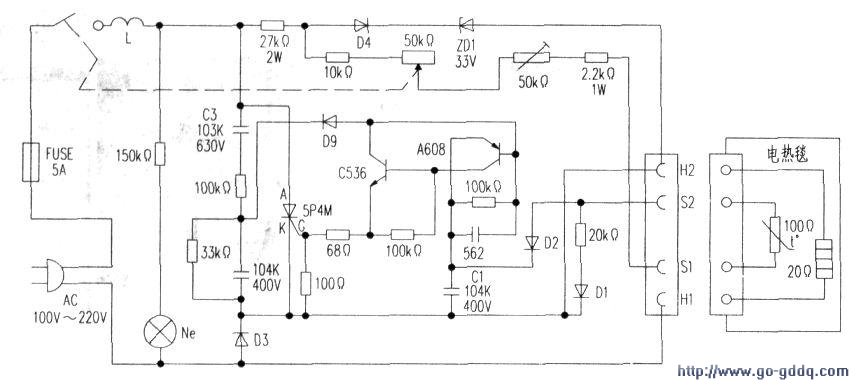

韩国产电热毯，具有温度连续可调并恒温功能。当电热毯短路或断路时，温控器停止输出而自动保护，且无火灾隐患，安全可靠。不同厂家产的电热毯，其线路基本相同，见上图。从图中看出，温控器与电热毯间通过四线接插件连接。当维修温控器届，试验温控器是否正常时。如用户没有带来电热毯，就必须加接假负载、假热敏电阻，否则即使有正常的温控器，亦无法检验。为了快速、方便地接人假负载、假热敏电阻，省去每次焊上、焊下的麻烦，笔者利用废弃的电热毯插头，制作成测试装置，见中图。测试时。将测试装置与温控器插接，打开温控器开关，灯泡亮度随温控调节在变化，说明温控器正常。

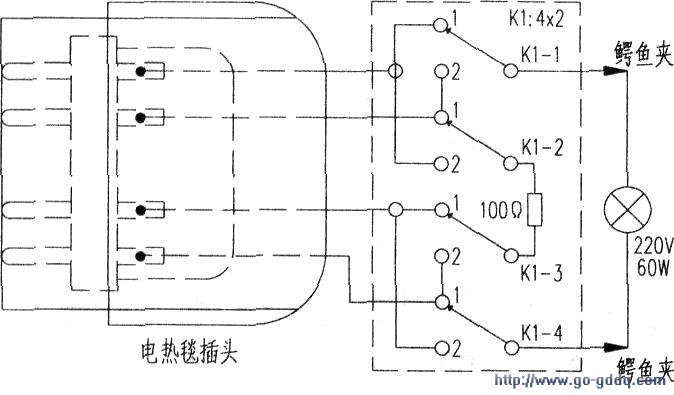

　　在实际维修中，发现极个别的温控器输出插座功能与绝大多数正好相反，即外面二根插孔接毯内热敏电阻。里面二根插孔接毯内加热丝。此时如果把测试装置与温控器插接，测试装置内的电阻会立即烧毁。为此，将中图电路改进为下图，它可适应不同的温控器。

　　对于下图装置在使用时，首先通过测量电热毯。确定热敏电阻是内接还是外接，无电热毯时打开温控器查看四根插孔标记或根据电路确认。再将测试开关拨向正确位置才可以测试。
