电源滤波器实际上应该叫电源线滤波器。电源线滤波器是一种低通滤波器。它允许50Hz的工作电流通过。而不允许频率较高的电磁干扰电流通过。电源线滤波器是双向的。其作用是防止电源线上的干扰进入设备，同时也防止设备本身产生的电磁干扰进入电源线，自制了一台带插座的电源线滤波器。花费不多，效果不错，现介绍方法如下：

　　材料白色塑料盒（带盖）一只，要强度和质量好一些的，体积：长200mm，宽120mm，高80mm；公牛牌5插位插线板一只；公牛牌三脚15A插头一只；lOmm2高纯度多股音箱铜线15米（可根据自己需要的长度使用）；250V交流电压表一只；电源滤波器一只（在电子旧货市场买的美国仪器拆机件，型号：TRI—MOG630一A，电流30A，体积：长130mm，宽100mm，高40mm）。5A空气开关一只；交流穿心电容Iv,F/500VAC2只。

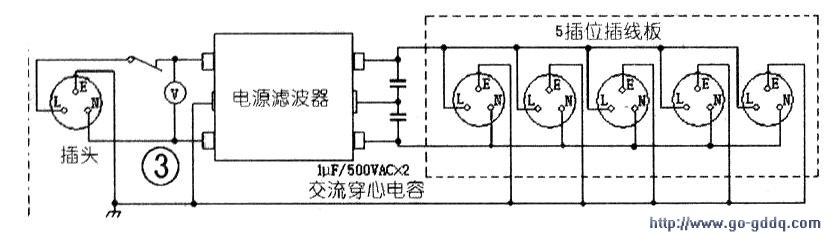

　　制作在塑料盒长的一端正面开孔安装电压表和空气开关，男一端（反面）钻qbl5mm圆孔并嵌上橡胶圈，电源线由此孔穿进盒内。插线板固定在塑料盒盖上。电源滤波器安装在塑料盒里。将音箱线剪成三等份。然后编成辫子线。按下图连接。连接时注意L（左接触片、火线）、N（右接触片、零线）、E（上接触片、接地线），插头和电源滤波器对称顺序连接。最后合上盒盖。紧固盒盖螺栓即成。

　　使用由于用了5A的空气开关作短路保护。音响放大器可不用保险管直通供电，没有了保险丝的瓶颈限制，有利于音响系统的大动态输出。该电源滤波器使用、移动方便，电压监测直观，有效滤除电网噪声干扰，提高了音乐背景的宁静度和层次感。特别是在夜深入静小音量欣赏音乐时更加突出。将电视机插在该滤波器上使用，可以较明显的降低画面背景噪声。画面背景更干净一些。

　　注意事项
　　
　　1.一定要与市电插座按右图顺序对应正确连接使用。确保安全，如家中有集中供电小配电箱，还应该正确连接地线。
　　
　　2.交流穿心电容是一种较特殊的电容，它的两端轴向引出线实际上是一根，从电容中轴线穿心而过，所以叫穿心电容，外壳是电容的另一个极。接地用。穿心电容主要用在交流电路中做滤除干扰杂波用。电路连接时不能将两端引线误认为是电容的两个极。接错会造成电源短路事故。
