WK-4型电铲电路的改进方法
来源:本站整理  作者:佚名  2011-03-22 11:52:38

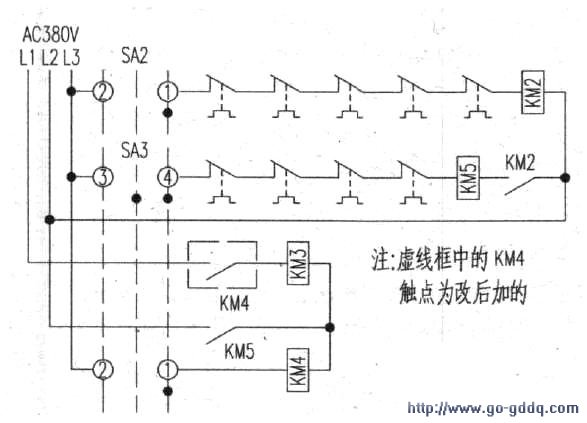

  WK-4型电铲因误操作烧毁交流接触器KM3、KM4线圈的故障。该电铲的部分控制接线图见上图。

  按照电铲的操作规程规定,应首先操作转换开关SA2至启动位置,然后操作SA3。操作SA2至启动位置后,其触点②①接通,接触器KM2励磁,KM2的动合辅助触点闭合,为KM5励磁做好准备。再操作SA3至启动位置,接触器KM5得电励磁,其动合辅助触点闭合,使KM3、KM4得电励磁。而此次操作违反了操作规程,即先操作了SA3。当首先操作SA3时,其触点②①接通。由于KM5的动合辅助触点未闭合,致使接触器KM3、KM4的线圈相串联,接在L1、L3之间的380V电压上,两个接触器的线圈分别得到了190V电压,低于其85%的最低吸合电压,铁心不能正常吸合,造成线圈过流烧毁。

  该事故虽然为司机的错误操作造成,但主要原因是控制电路中无防止误操作的接线,即原设计中有重大缺陷。如果在设计控制接线时,能够达到只有先操作SA2,下一步的操作才能进行(即如首先操作SA3,操作被闭锁),则此类事故就可以避免了。

  为在上图中加装接触器KM4的动合辅助触点的办法(见上图中的虚线框)。是可行的,但还不是最佳的。最佳的措施是将接触器KM3、KM4并联,一端接SA3的①触点,另一端经原接触器KM5的动合辅助触点接至L1,见下图。此方法的优点是未增加设备,即未增加接触器KM4的动合辅助触点,而仅仅是在接线上做了一些变更。
