制作水开报警、自动断电器
来源:本站整理  作者:佚名  2011-03-29 14:55:26



  电路见附图。图中T是3AG型锗高频三极管。这里是利用锗管的穿透电流ICeo随温度升高而增大的特点作温度传感器。T周围温度上升。其穿透电流增大,BG的b—e间电位逐步上升。当水温达到100℃时。T内阻急剧减小。BG基极电压上升到O.7v而导通,J动作,J1-1常开触点吸合。为音乐片提供电源而产生报警声。另一组常开触点J1-2也吸合,形同按下漏电保护试验按钮。漏电保护器动作,切断电热水壶电源。

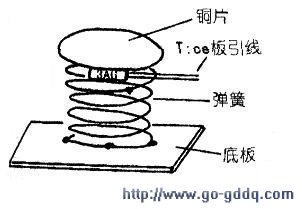

  温度探头制作:T选用金属壳3AG型或3AX型正品管,以3AG型高频管为好。找一块2~3cm大方形或圆形铜片,要求平整。将3AG管平放在铜片中央压紧,用烙铁顺着管身焊牢。c、e极用细导线引出,b极剪去不用。引脚套上石棉套管或用硅胶封住,防止碰头。再从废弃的电饭煲磁钢温控开关盒中取出一根直径与铜片大小的弹簧一段,套在焊接有T的一面,四周适当点焊或直接用铜片边角卷压牢,弹簧的另一头用一块大小适中的旧电路板平整固定好(见右图)。整个高度于电热水壶壶底能压紧铜片即可。J选用3V双触点继电器。

  调试:先不接J1-2,将探头铜片面向上,水壶盛好水,壶底中心刚好压在铜片上,待水烧开时。缓慢调整W的位置,到音乐片突然响起为止。

  也可用一金属杯,倒入开水,杯底压探头铜片上,调W使报警,或用数字表监测BG的b、e极。调W使电压在0.6V左右,再在烧开水时细调一下,以达到满意效果。最后接上Jl-2连线即可投入使用。使用时,只需注意保持铜片和壶底清洁,并使之能良好。本装置用件少,装调简单。卫生安全,稍加改装同样也适应“即热式”热水瓶开水器。同时,在几十℃的温度变化范围内,通过调w,都可以找到准确的温控点,应用到其他需要温控的地方去。若将T换成其他传感元件,如光敏、湿度电阻等,还可以派生出许多小控制器。
