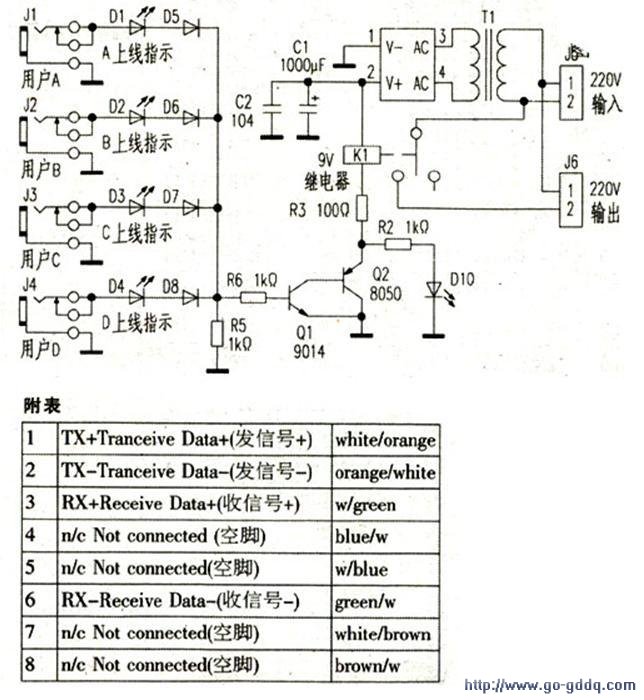

该控制器从电脑的USB取电，对于保修期内的电脑无需拆机，电路如附图所示。
将USB数据线一端插入电脑的USB接口，另一端则剪断取出红线（+）、黑线（-）接—DC（直流）电源插头后，插入J1至J4的任一接口，其他用户依样接入。如距离稍远，则可以利用网线的空闲线，小心剥开网线，通过水晶插头也可以清楚看到网线的排列和颜色。这里选用第7条和第8条，按以太网10/100Base-T接口为例，RJ-45接口信号定义及网线连接头信号安排和颜色如附表所示。
当任一台电脑启动后，USB的5V电压就会点亮相应的“上线指示灯”，并通过R6降压后约有0.9V送到Q1基极，Q1、Q2导通，电源指示灯D10熄灭，K1吸合，J6输出220V，路由器得电工作。同理，所有用户关闭电脑后，上线指示灯全部熄灭，Q1、Q2截止，D10点亮，继电器释放，即可自动切断路由器的电源，再也不用担心忘记关闭路由器电源。元件按图中所示选择，T1选用3W/6V即可。
