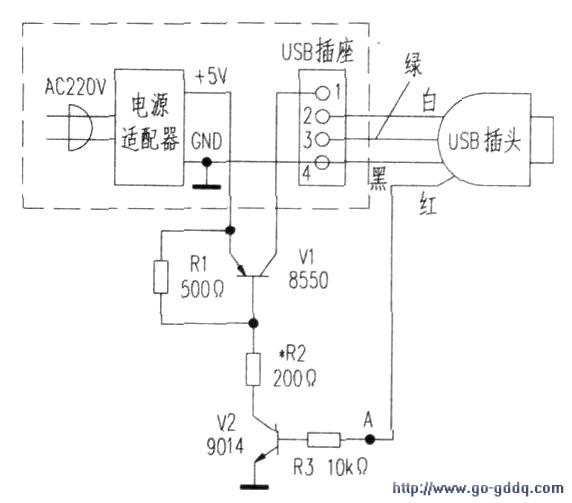

根据移动硬盘的工作原理。设计了如附图所示电路。图中虚线框中为市售成品电源适配器，虚线框外为附加上去的部分。

　　根据设计，先在废的“充电器”中寻找是否有合适的。其结果均满足不了要求，只好改在市场上寻找了。花十来元钱买来了一只带USB插孔的5.OV／0.85A的电源适配器，回家实测空载5.28V。小心撬开外壳。根据印板上USB插座和5.0V滤波电容的极性。找出USB的（4）脚（GND）。

　　另一远端则为（1）脚（+5V），顺次为（2）脚D-（白）和（3）脚D+（绿）。先把（1）脚（+5V）在适当的地方，把印板铜箔划断。作为焊接8550之C、E极的二点（见附图），而B、E极间焊的原则是与原电路分离，且保留适量铜箔以便以后焊导线。

　　男找来一根闲置的带uSB插头的数据线，把另一端的插头剪去，剥去一小段四芯线外皮，分出红（+5v）、白（D-）、绿（D+）和黑（GND）四极线，对照附图一一对应焊上（不能错）！当然。

　　先要从电源适配器外壳上预先钻好的小孔穿人再焊，以便以后封装。

　　其余三个元件R2、V2、R3亦在适当的空位飞线如图所示焊接好。然后调试。在R3的A点送入5V时，USB之（1）应有+5V输出。否则应改变R2的大小直到有5.0V输出为止。调试好后把元件和长飞线用热熔胶固定好。即可封装投入使用了。

　　这种“改造再用”比“自制”好许多。“自制”是业余品，可靠性、美观和适用性均差（与工厂批量生产的比较而言）。“改造”是工业品的“新组合”。

　　仅小部分是“手工产品”。这里，我们仅把笔记本电脑提供的+5V电源的有无。作为“有源USB插座”的5V电源的“开关”信号。其功耗可忽略。这样移动硬盘的工作动力全部由“电源适配器”来负担了，电脑本身仅提供驱动和读写信号。该改进之后数月使用表明。改造再用达到了预期目的。
