电桥式有线报警电电路
来源:本站整理  作者:佚名  2011-04-14 09:07:25

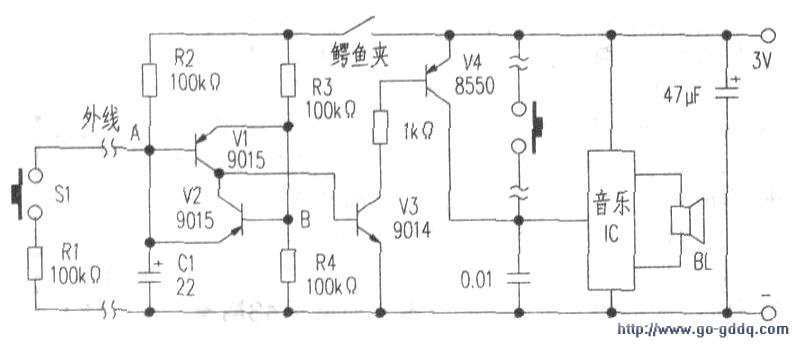

  R1~R4组成直流电桥,电桥平衡时VA=VB=1.5V,即VAB=0,V1~V4都截止,BL无声。当Sl或外线断路时,Cl被充电至+3V使V2导通,V3、V4也导通,BL发声报警。

  当外线短路时。Vl基极接至电源负端,因此VI导通,V3、V4也导通,BL也发声报警。Cl用于剐接通电源或夹上鳄鱼夹A点相当于对地短路使BL发出几秒报警声以示电路正常。V1、V2输出端也可触发单向可控硅使BL报警。也可用V3V4组成模拟可控硅(此时V3改用8050)使BL发声报警。

  本电路特点:1.1.5V~4.5V都能正常工作,很适合锌锰干电池作电源。使用中电池电压逐渐下降不会影响使用。2.守候时静态电流<30μA。因为此时V1~V4都截止,BL无声,仅有R1~R4消耗很少电能,两节电池可长时间使用。3.灵敏度中等,可靠性高。用OOkΩ电阻并联在Rl上,BL可发出很小声音。用75kΩ并在Rl上,BL即发出正常音量报警声。灵敏度高易受各种干扰而“谎报军情”,灵敏度低则对触发信号装聋作哑,都不可靠,因此笔者认为中等或中上的灵敏度较为可靠。着想降低灵敏度可在V3输入端并联一只470kΩ可调电阻,着想提高灵敏度将V2、Vl换为3AK或3AG型锗管(导通电压较低)即可。
