（1）孵蜂机的构造
　　

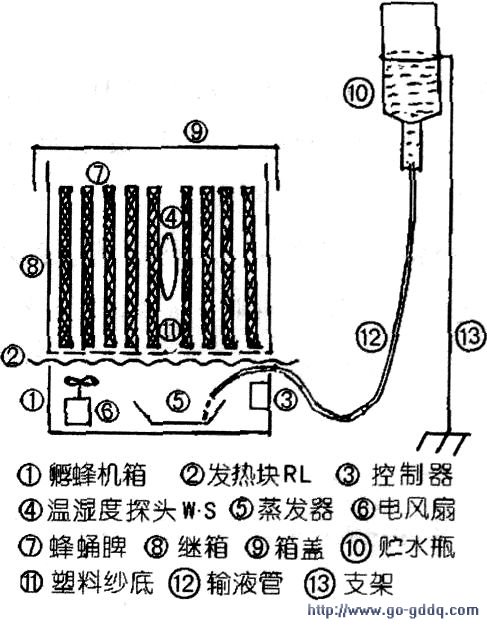

　　孵蜂机构造如上图所示。整机装在一个41cm×51cm×10cm的机箱（1）内，机箱上面叠加一个标准继箱（8），内设有控制器（3）、加热器（2）、电风扇（6）、温湿度探头w·s（4）、蒸发皿（5）；（10）为给水瓶；（7）为被孵化的蛹脾；（9）为箱盖。

　　（2）整机工作原理
　　
　　将待孵化的蛹脾（7）提入继箱（8）内，盖上箱盖（9），接通电源对（7）实施孵化。

　　1）恒温控制  加热器（2）对（7）实施恒温加热，其恒温温度设定为35℃。由温、湿度探头W.S中的温度探头W对蜂蛹中心温度进行检测，控制加热器（2） 共同完成恒温加热。见上图、中图。风扇（6）进行强风循环均热。

　　2）恒湿控制  机内湿度恒定在80％左右。由温湿度探头W·S中的湿度探头S进行湿度取样。把湿度讯号送入控制器控制电磁阀电流的通、断，从而控制水流通、断，水滴按需滴入蒸发皿（5）内，蒸发成为水蒸气。使孵化箱内的湿度保持在80％左右；给水瓶（10）储水、供水；风扇（6）能加速水分蒸发，同时将温湿空气送至蛹脾（7）供其孵化之用，见上图、下图。

　　（3）恒温系统
　　

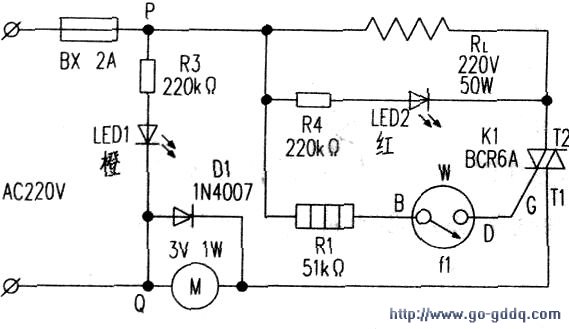

　　1）工作原理：接通电源（橙灯LED1亮），220V交流电通过保险BX，双向可控硅K1、二极管D1及风扇马达M加到发热器Rl两端，对孵箱内的蛹脾进行加热。电路见图8所示。

　　温度探头W中的金属表针f1停留在镀银铜螺丝钉D的右侧。当温度<35℃时，f1向左移动，紧靠在D上，B、D闭合，AC220V经电阻R1降压，产生一个4mA的触发电流加到K.的G极，K1导通（红灯LED2亮），向Rl提供加热电流，Rl发热，箱内温度升高。同时，电风扇M工作，使箱内的空气循环流动，达到各处温度均衡之目的。

　　当温升高到35℃时，表针f1右移，B、D断路，K截止（LED2灭），停止加热。冷却一段时间后。当温度。<35℃时，f1左移与D相碰，B、D再次闭合（LED2亮），K2导通，对Rl供电加热。

　　周而复始，使孵化箱内的温度始终恒定在35℃左右。

　　2）风扇电路：M为3V直流风扇马达。当AC220V正半周到达二极管D1正极时，D1导通，电流被D1旁路，无电流通过M；当AC220V负半周到达D1正极时，D1截止，经RL降压后。电流流过M使风扇旋转。产生循环气流，使被加热蛹脾各处的温度保持均衡。可防止温度过高处把蛹烤死。温度过低处把蛹冻死。

　　（4）恒湿系统
　　
　　恒湿系统的构造及电路如中图所示：其中P1、Q1点分别接入中图中P、O两点。

　　接通电源（AC220V），当孵化箱内的湿度<80％时，湿度探头S的金属表针f2向左移动，紧靠在镀银铜螺丝钉F上，E、F闭合，当向双向可控硅K2提供4.3mA的触发电流时，K2导通（绿灯LED3亮），电磁阀DF-1（1）吸合，将水龙头开关（11）打开。挂在1m高处的储水瓶（10）向系统供水，滴到孵蜂机内蒸发皿（5）里的脱脂纱布（8）之上，水分在（8）内迅速向四周扩散，并自然蒸发成水蒸气，加大孵化箱内的空气湿度（80％）。
