（5）温度开关的制作

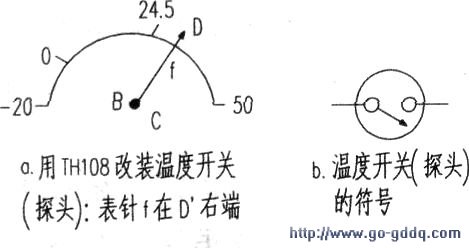

温度开关由1只TH108双金属片指针式温度计改制而成。如下图所示
制作方法：小心撬开TH108温度计的外壳。取出表盘，如下图a所示。在其温度刻度线上“24.5℃”处钻一个φ2mm的孔，在孔内旋一枚φ2mm的镀银铜螺丝钉D，从D引一条导线至壳外；将表针f置于D有侧，在f与D接触处。用小刀刮去f表面的油漆层，使f、D之间触点处导电良好。
再从转轴处双金属片末端引出另一条导线。此二条导线合用一根长1m的电话机听筒用的双芯软导线即可。这样。在B、D之间就由f、D构成了一个温度开关W，其符号如下图b所示。
（6）组装

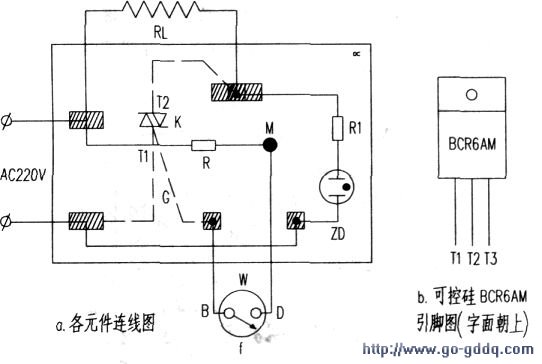

如下图a.将R和K安装在“ZTK5-I”型电热毯开关盒内。
步骤：拆开“ZTK5-I”开关外壳，拆除壳体上的开关手柄、弹簧、触片等物，留下空盒待用。取出盒内的电路板α，如下图a虚线框内所示，拆除α上的换挡二极管1N4007，保留氖灯ZD及所串的电阻R。
将恒温加热器的元（器）件焊接在板d上，其中R焊在α正面。K焊在α反面，图中虚线所示。在板α右端中间位置距右侧边缘打一个孔。孔内铆一枚空心铆钉M，用于焊接固定W的D端与R之间连线的接头。注意：任何接头焊点均不得悬空飞焊。
将焊有R及K的a板装入空盒内，即组成“温度器”。Rl及W分别用两条双芯软导线与α板上相应的点连接好。盖上盒盖。
组装完毕。下图b为双向可控硅BCR6AM（字面朝上）的引脚排列图。接线时不要搞错。
（7）调试
将探头W放到甲箱底面的X标准发热块上，在W上面覆盖上保温物。接通AC220V电源。当温度低于24.5℃时，ZD亮，说明R。通电加热，温度逐渐升高（指W所在处），当温度高于24.5℃时，ZD熄灭，表明Rl停止加热。
冷却一段时间后。当温度<24.5℃时。ZD再次被点亮，Rl恢复加热。证明系统能正常工作。
调整结束。可正式投入使用。
（8）对春繁蜂群进行恒温加热
将甲、乙两个蜂箱并排挤拢，把待加热的两个蜂群分别提入两个箱子内。
在甲箱内。将巢脾按从左到右的顺序排列好。插下第一块隔蜂板，在板上事先钉有一枚小钉子。将w挂在小钉子上；在W外侧加第二块隔蜂板（该板的作用是防止保温物将w的通气孔阻塞。使测温不准确）：最外面加上保温物。如图3所示。将“温控器”装入蜂箱内。不能让其淋雨。接通AC220V电源。开始对蜂群实施恒温加热。
