此电路性能稳定可靠、电路简单。便于养蜂人自制，现作如下介绍。

　　1.单组蜂群恒温加热器
　　

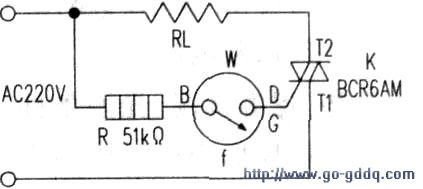

　　（1）构造电路如下图所示，由温度开关W（俗称探头）、触发电阻R、双向可控硅K和电热（毯）线Rl等组成。该恒温加热器仅能供一组（两群）蜂进行加热。

　　（2）布线
　　

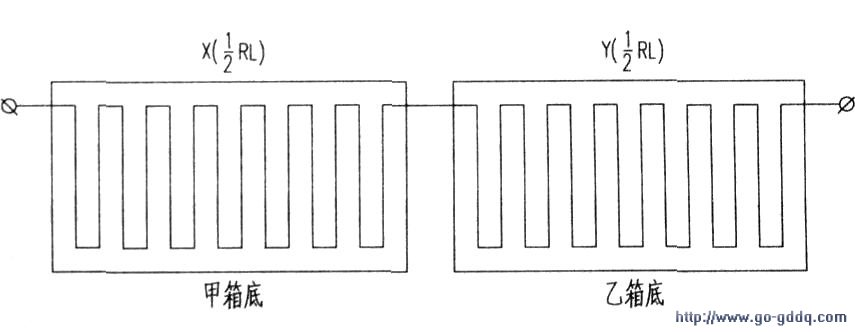

　　R是一根220V/50W长10m的电热（毯）线，将其均匀地铺设在两个蜂箱内的箱底面上。每个箱底布线14行，用线5m，功率25W；每条电热（毯）线Rl加热一组（甲、乙两个）蜂群。如下图所示。

　　布线时。在每行电热线的转折点处钉一枚图钉工，将电热线固定稳。57个转折点共钉57枚图钉。在箱壁打一小孔把两个线头引出箱外，在两个线头上各接一根导线待用，并将每个接头分别套入一枚电热毯专用线卡内。再用图钉将线卡固定在箱壁上。这样。就在甲、乙两个蜂箱底面上得到了两个标准发热块X、Y。

　　（3）各元件作用
　　
　　双向可控硅K负责“接通”和“关断”供给R1的电流；触发电阻R向K提供触发电流使K导通：温度开关W负责温度取样并控制K的通断；R通电后对蜂群实施加热。

　　（4）原理
　　

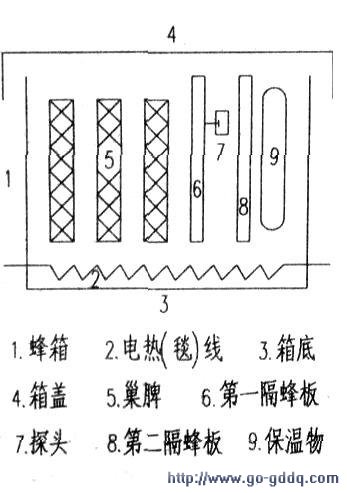

　　温度开关W的控温温度设定在24.5℃，挂在被加热蜂群甲箱内的第一块隔板外侧，如下图所示。

　　被加热蜂群乙箱内的结构除无W外，其余设施与甲箱完全相同。

　　将甲、乙两箱体挤紧在一起，接通AC220V电源，即开始对该两箱春繁蜂群进行恒温加热：当蜂团周围（W所在处）的温度。<24.5℃时。探头W内的指针f向左移动。紧靠在D点上，使B、D闭合。AC220V电源通过R向K提供4.3mA电流使K触发导通，向R1供电使R.发热，箱内的温度逐渐升高。

　　当W处的温度≥24.5℃时。表针佑移，离开D点，B、D断路，K推动触发电流而截止。经冷却一段时间后，当W处温度<24.5℃时。K再次导通加热。

　　如此周而复始。便将箱内温度（蜂团周围）始终恒定在24.5℃。再由蜜蜂自身的体温。将蜂团中心温度升高到35~C。从而达到对春繁蜂群实施恒温加热之目的。
