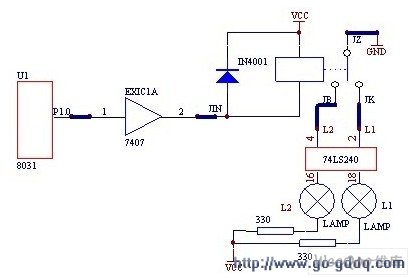

1、实验原理图

　　2、实验内容

　　利用P1口输出高低电平，控制 继电器 的开合，以实现对外部装置的控制。

　　3、预备知识

　　现代自动化控制设备都存在一个 电子 与电气 电路 的互相联结问题，一方面要使电子电路的控制信号能够控制电气电路的执行元件(电动机、 电磁铁 、电灯等)，另一方面又要为电子电路和电气电路提供良好的电隔离，以保护电子电路和人身的安全， 电子继电器 便能完成这一桥梁作用。

　　本实验采用JZC—23F型继电器，其控制电压为5V。继电器电路中一般要在继电器的 线圈 两头加一个 二极管 以吸收继电器线圈断电时产生的反电势，防止干扰。

　　4、实验步骤

　　(1)、在EXIC1上插上07 芯片 。

　　(2)、把 8031 的P1.0 插孔 接到07芯片的第一脚，07芯片的第二脚接JIN端，继电器的JZ(中心轴头)接GND，JK常开 开关 接L1，JB常闭开关接L2。

　　(3)、编制程序，使P1.0电平变化，低电平时继电器吸合，常开 触点 接上L1点亮，L2熄灭，高电平时继电器不工作，常闭触点闭合，L1熄灭，L2点亮。

　　(4)、在“P”状态下，从起始地址0C60H开始连续运行程序，L1、L2交替亮灭。

　　5、程序

　　程序清单：

　　ORG  0C60H

　　 ST ART :  SETB     P1.0

　　LCALL      DELAY

　　CLR    P1.0

　　LCALL      DELAY

　　SJMP START

　　DELAY:  MOV    R7,#0FFH

　　DELAY1: MOV R6,#0FFH

　　DELAY2: DJNZ        R6,DELAY2

　　DJNZ R7,DELAY1

　　RET

　　END
