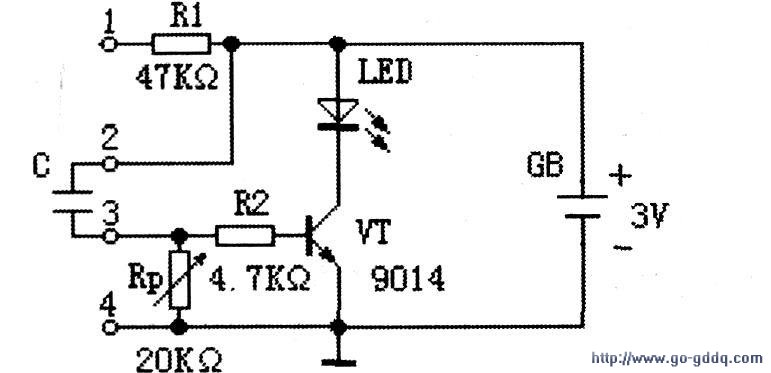

如下图所示。将电容器c接入(2)、(3)(注:若是电解电容,正极接(2)、负极接(3))两端,电容器开始充电,南于电容器两端电压很低。vT导通LED发光。随着充电时间延长,电容器C两端电压逐渐升高,VT基极电位下降。LED逐渐变暗。不同容量电容器,充电时间不一样,LED由发光到熄灭的时间也不同。该电路可以演示电容器充电过程中电压不能跃变的原理。若同时配合音响器。可以进行声光提示充电完成。
