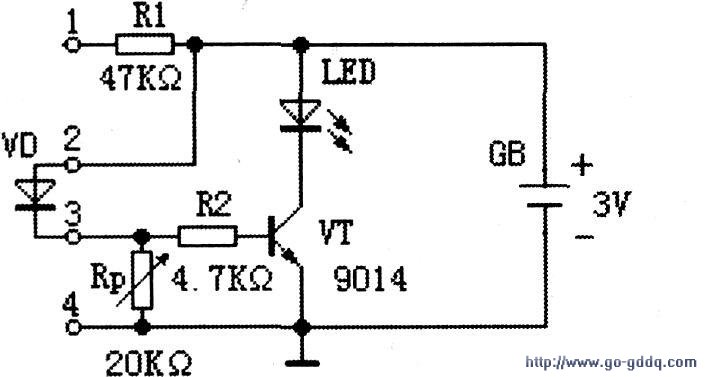

如下图所示。将待测二极管VD正极接在(2)端、负极接在(3)端,发光管LED发光,说明二极管VD加正向电压导通,使晶体管VT得到偏置电流导通,驱动发光二极管LED发光。反之截止。LED不亮。该电路可演示二极管的单向导电特性。并且可以判断二极管好坏。若同时配合音响器,可以进行声光指示。
