迷你调频立体声发射机的制作
来源:本站整理  作者:佚名  2011-04-14 09:09:31



  这台FM立体声发射机采用专用贴片集成电路BHl416F,整机体积小巧,5V单电源供电,整机电流31mA;可作立体声无线话筒、CD声源的发射或小功率FM立体声广播电台。

  BHl416F是一块FM立体声发射IC,具有如下特点:内藏预加重、限幅、LPF电路,音质优良;集成了从导频信号到立体声信号发生的全套电路;采用PLL频率合成器,发射频率非常稳定;PLL振荡频率由四个I/O端子设定,在70MHz~120MHz范围内以步长100kHz设定,可达14个频点;工作电压4V~6V;音频带宽20Hz~15kHz。

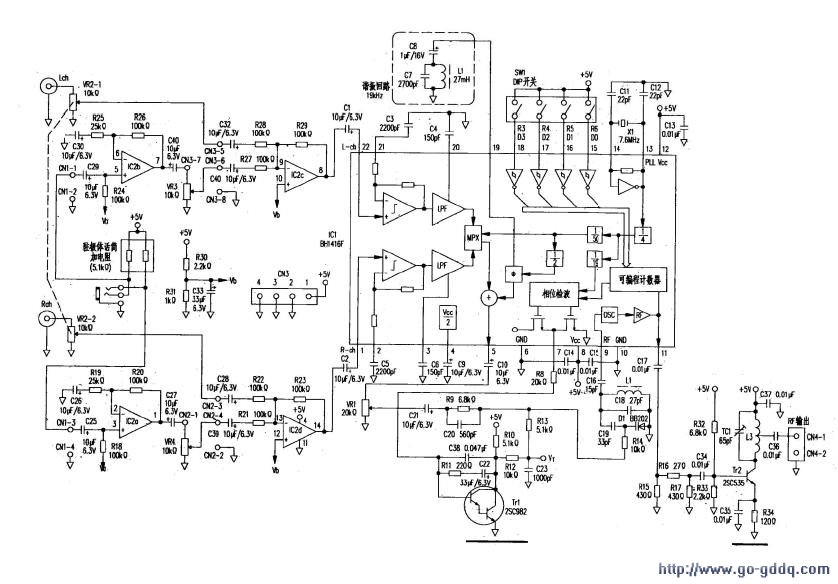

  全电路见附图。运放IC2a和IC2b分别作R、L声道话筒放大,放大倍数11,增益20.8dB。

  立体声音频信号和话筒信号被送至由IC2c、d组成的混合级,然后输入到ICl。

  在IC1中,音频信号先被预加重,以强调高频成分;然后被限幅以防过调制;再经低通滤波器滤去15kHz以上的成分(电路的实际截止频率为18.4kHz)。7.6MHz水晶振子为基准频率发生器的振子,其输出经4分频和50分频后得到38kHz副载波信号提供给MPX电路,被L-R信号作DSB调制后叠加到L+R信号。38kHz信号再经2分频获得19kHz导频信号,与MPX的输出相加后从IC1⑤脚输出。7.6MHz信号经4分频和19分频得到100kHzPLL基准频率。PLL部分由相位检波、带VCO的LC振荡器、RF放大器、可编程计数器组成,外部则连接作相位检波输出的Trl、环形滤波器、VCO谐振电路和频率选择开关。从ICl⑤脚得到的合成信号,经VRl调整电平,再经R9、C20、R13、C23、R12、R10构成的滤波器滤波,以改善通道分离度。高频振荡器由内部OSC电路和外部的L1和变容二极管D1组成,L1用Φ0.5mm搪锡铜线间绕5匝,内径5mm。

  从IC1的(11)脚输出RF信号,在50Ω负荷上可达101dBμPD(112μVPD),相当于0.25mmW(约-6dBm),尚不足以远距发射,故增加一级高频放大电路,兼作带通滤波器(BPF,以滤除高次谐波成分。高频放大管Tr2的发射极电流在无信号时为4mA;集电极谐振电感L3用Φ0.6mmm搪锡铜线间绕6匝,内径6mm,在靠近+5V一端2匝处抽头作输出端,谐振频率由半可变电容TCl调整;但若产生异常振荡,则需调整抽头位置。

  输出载波频率由开关SW1设定,设定情况见附表。但频率最好设在调频广播频段之外,以免干扰广播。在实际工作时,需要通过调整L1的长度或直径来改变电感量。首先将SW1开关设定为“0000”,这时频率应为76.8MHz,变容二极管电压VT在1V以下,若输出频率偏高,则应压缩L1的长度;再将SWl开关设定为“1000”,这时VT约5V,输出频率应为88MHz,若频率偏低,就要拉长L1。如果上述调整无效,则可改变L1的直径,如改为内径5.2mm,直至频率范围符合要求。
