一种新型的交流稳压器
来源:本站整理  作者:佚名  2011-04-14 09:09:35



  这款新型交流稳压器借助电压误差取样比较、脉冲调宽、调感稳压三部分构成闭环电路。完成无触点无级调整电压。能在较宽的输入电压范围内获得稳定的220V输出。稳压精度不低于±5%。

  输出功率为250W左右,可满足一般家庭需要。

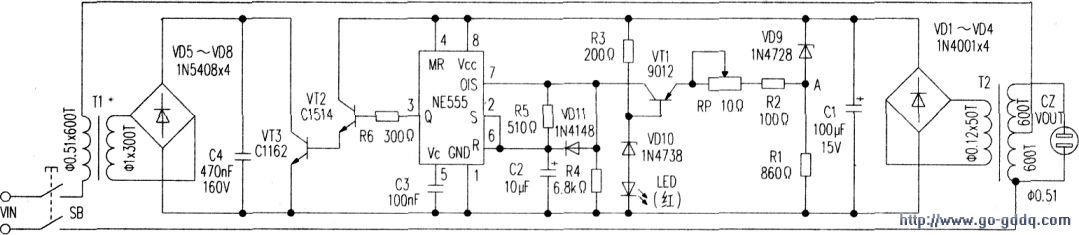

  工作原理:稳压电路如附图所示。T2次级VD1~VD4、C1为误差电压取样电路;VD9、VD10、RP、R1、R2、R3、VT1、LED组成桥式误差比较电路;NE555、R4、R5、C2、C3、R6、VT2等为脉冲调宽电路;vT3、C4、VD5-VD8、T1等为稳压调整电路。

  如果电器电源插座CZ上的输出电压Vout由于某种原因下降时,经变压器T2次级取样电压将随之下降。此时VD1-VD4整流届加至桥式比较电路的电压也下降。由于VD9、VD10是稳压二极管。电源电压下降导致A点电位下降,使调整管VT1发射极电位降低。集电极输出电流减小。NE555定时电容C2充电速度变慢,使输出振荡脉冲宽度变宽。开关管VT2、VT3时间增长,通过VD5-VD8的平均电流增加。因而与自耦变压器T2串联的T1初级绕组电流增大,致使T1初级呈现的阻抗减小,最终使输出电压上升:反之。当输出电压Voul升高时。则环路调整过程与此相反。使Vout保持在220V左右。调节电位器RP阻值大小,能在一定范围内改变VT1发射极电流。从而灵活地改变NE555输出脉冲占空比,能方便地调节输出电压的高低。

  元件选择:NE555选用双极型(输出电流可达200mA)单时基IC,如LM555、SE555、NE555等。VT1的β≥40.如9012、3CG21、3CK型晶体管。VT2选用β≥60、PCM=O.6-1.2W的晶体管。如2SC1514、3DG27A、3DG83E、3DG931~c等。VT3选用β≥60、PCM=8~12W的中功率管,如2SC1162、FA443、DD01A等。

  VD9的稳压值应≤3.5V.否则将使输出电压下限过高,这里选用1N4728。VD10选用稳压值为8-9.5V的稳压管,如1N4738、1N4739、2CW16等。LED使用红色发光二极管。RP选用带开关的电位器,保证电位器接人时阻值最小。防止输出过压。

  T1的铁芯面积在5~6平方厘米,T2铁芯面积为14—15em2。

  调试方法:按原理电路将全部元件安装完毕后,应仔细检查,确认无误。然后在输入端VIN接上220v市电,断开VT2基极(使控制电路不起作用),此时插座CZ输出应为220V:接上R6,调节RP时,CZ插座最高输出电压应能达到370V.否则应检查VT1、NE555是否损坏或不良。上述步骤调节正常后,将VIN输入电压降至140V.将RP旋至最大,输出最高电压为226v左右。若不符合要求,可能是VT2、VT3的放大倍数过低,或者是调感变压器T1的“E”形铁芯的吻合间距过大。
