在制作高频电路时，会经常碰到频率测量的问题，实际上频率计(Frequency counter)是一种比较容易自制的电子设备。以下将要制作的频率计，其性能并不逊色于一般厂商所制造的产品。

　　所制作的频率计电气指标如下：

　　(1)显示的位数：8位数LED

　　(2)频率测试范围：10Hz"10MHz，利用预置分频器(Prescaler)做1/100分频，可达150MHz

　　(3)基准时间稳定度：由於使用TCXO单元(温度补偿型晶体振荡电路)，温度特性±3PPm/-20"60℃aging rate±1ppm/年。

　　以上指标参数达到甚至超过了一般厂商所生产的频率计指标参数。

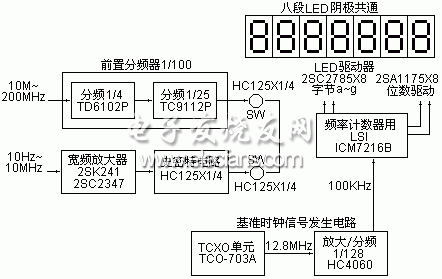

　　频率计方块图

　　(主要电路为输入用放大器，Prescaler，显示器。除此之外，王要的控制电路，计数电路，显示电路等，都已经包括在频率计用LSI的内部。)

　　频率计的构成

　　准备制作的频率计电路原理图

　　▲计数用(计频用)IC;

　　此制作使用ICM7216B(InterSIL)公司。此一IC的内部含有8位数BCD计数器，BCD to 7 字节解码器segment decoder，控制电路等。再追加周边的宽频带放大器，LED躯动器等，便可以完成频率计。

　　▲基准时间信号产生电路

　　TCXO单元主要参数指标，可以看出它具备了相当优异的频率稳定性能。TCXO的振荡频率为12.8MHz，利用分频用IC 74HC4060，做1/12 8分频，然后将基准频率100kHz供给频率计用LSI。

　　温度补偿型晶体振荡器TCXO TCO·703A的特性(由於内藏有温度补偿电路，频率稳定度良好。振荡频率为12.8MHz，再利用分频用IC74HC4060做1/128分频，成为100kHz)
