自制抽空加氟工具
来源:本站整理  作者:佚名  2011-10-11 09:10:24

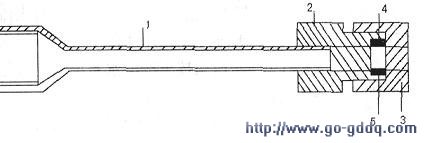

  此工具是用于冰箱、冰柜等设备抽空,加氟时使用,工具总成如右图所示。

  1、制作方法

  取一段长约8cm~2cm的中6mni紫铜管,一端胀成喇叭口并套人一个公制纳子,纳子为m12的(右图的“1”)。铜管的另一端焊在滚花螺栓上(右图中的“2”)。滚花螺栓、滚花螺母(右图中的“3”)与套垫(右图中的“4”)都在中心线上有φ6mm的通孔。内衬橡胶垫圈(右图中的“5”)加工为滚花螺栓。

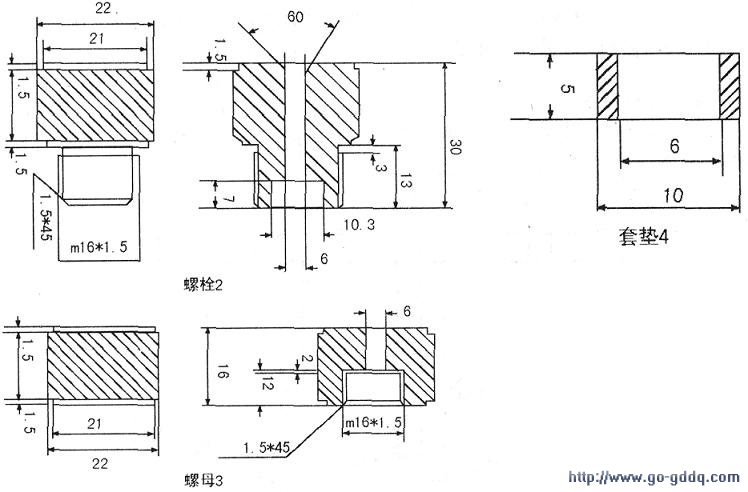

  螺母和套垫的材料均为黄铜。除滚花处其余光洁度应较好,如下图所示。

  2、使用方法

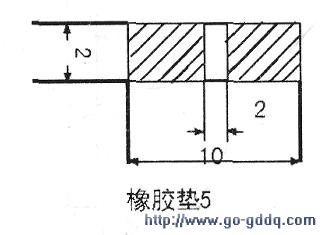

  把压缩机充气管割开,去除原封口时留下的凸凹部分。将螺母先套入压缩机充气管上,依次放入套垫、橡胶垫,再将管捅进螺栓孔内,然后旋紧,密封所接的管道。纳子端接三通阀表。橡胶垫厚度要求大于2.Omm,中心眼直径小于2mm,或使用时直接在中心钻一小孔套入,以确保密封,如上图所示。此工具适合充气管为中6 mm以下的冰箱、冰柜使用。当试机完好后,用封口钳在开机状态下封闭。然后旋下工具,用此工具登门检修不用使用焊具,极为方便。
