图解内部连线的安装
来源:本站整理  作者:佚名  2011-10-11 09:11:11



5.扬声器

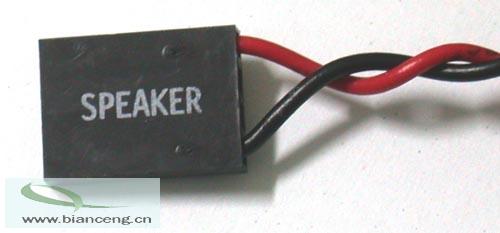

   扬声器是主机箱上的一个小喇叭,可以提供一些开机自检错误信号的响铃工作。连接硬盘指示灯连线时,先从机箱内部找到标有“Speaker”的四针插头,中间两根线空缺,两端分别是红黑两种颜色(如图7所示),然后插在主板上标示有“Speaker”或“SPK”字样的插针上。扬声器从理论上是区分正负极的,红色插正级,黑色插负极,但实际上接反也可以发声。

内容图片

一些AT主板上,还可能需要连接CPU速度切换开关(TB SW)、CPU工作状态指示灯(TB LED)、键盘锁(KeyLOCk)等连线,但是没有电源开关连线。

二、连接前置USB连线

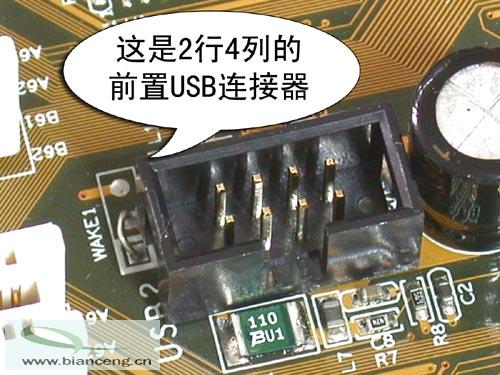

如今的主板除了直接在I/O接口提供USB接口外,还在主板上预留USB接口的插针。如果你所使用的机箱配备有前置USB接口,那么可以通过前置USB接口的连线与主板USB连接器相连接。主板USB连接器大多是两个USB接口组合而成的双行五列或双行四列的连接器(如图8所示),我们只要按照相应的顺序接好就可以了。但是由于各品牌主板的前置USB连接端并不是遵从统一标准,连线时候也会比较麻烦。所以,在安装之前必须确认机箱的前置USB插头与主板的USB连接器的连线规则一样,否则的话,有可能安装不了,或者安装上去出现使用不了的情况发生。

内容图片

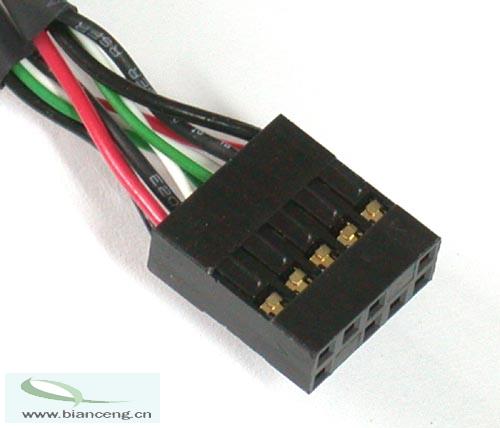

将机箱面板的前置USB插头插入主板上标注为“FR USB”、“Front USB”或“USB 1/2/3/4”等字样的前置USB连接器中,如图9所示。

内容图片

三、整理内部连线

至此,一台电脑的内部硬件安装就此完毕,但是机箱内部的连线比较乱,不像品牌电脑的内部连线井然有序。所以,我们还需要将机箱内的各种连线整理好。各种数据线和电源线不要相互搅在一起,减少线与线之间的电磁干扰有利于机器工作。
   小提示:数据线不要太长,因为过长的信号线会增加信号干扰,有可能会影响系统的稳定工作,还可能影响高速硬盘和光驱的速度!

www.qi9.cn,学习电脑知识的好地方
