一、连线机箱面板的信号连线

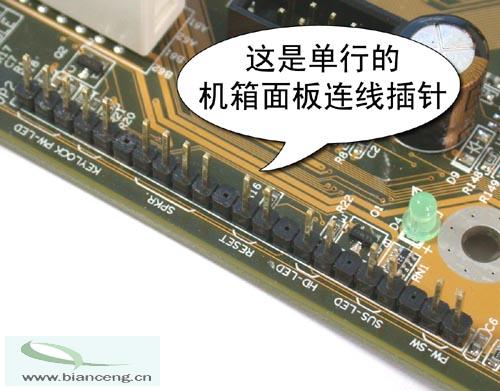

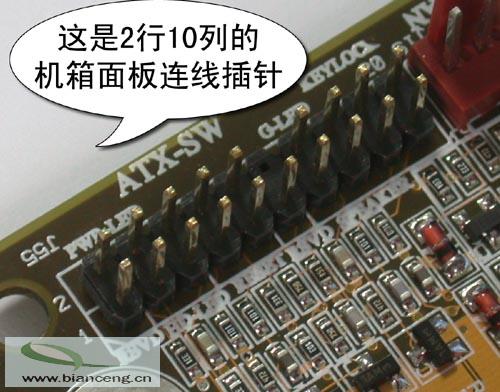

主板上的机箱面板连线插针一般都在主板左下端靠近边缘的位置,一般是双行插针,一共有10组左右,如图1所示。也有部份主板的机箱面板连线插针采用的是单行插针,如图2所示。不管机箱面板连线插针是如何排列,虽然设计摆放的位置可能有所不同,但是至少会包含电源开关、复位开关、电源指示灯、硬盘指示灯、扬声器等插针。在主板说明书中,都会有详细介绍哪组插针应连接哪个连线,我们只要对照插入即可。就算没有主板说明书也不要紧,因为大多数主板上都会将每组插针的作用印在主板的电路板上。只要你细心观察就可以通过这些英文字母来正确的安装各种连线。

内容图片

1.电源开关

内容图片

1.电源开关

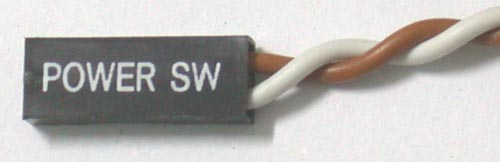

电源开关是激发ATX电源向主板及其它各设备供电的信号,机箱面板上的电源开关用于开启/关闭电源(软关机)。连接电源开关连线时,先从机箱面板连线上找到标有“Power SW”的两针插头,分别是白棕两种颜色(如图3所示),然后插在主板上标示有“PWR SW”或“PWR”字样的插针上就可以,不需要注意插接的正反。

内容图片

2.复位开关

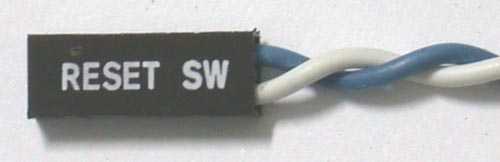

   复位开关是用于重新启动计算机的。连接复位开关连线时,先从机箱面板连线上找到标有“Reset SW”的两针插头,分别是白蓝两种颜色(如图4所示),然后插在主板上标示有“Reset”或“RST”字样的插针上就可以,不需要注意插接的正反。

内容图片

3.电源指示灯

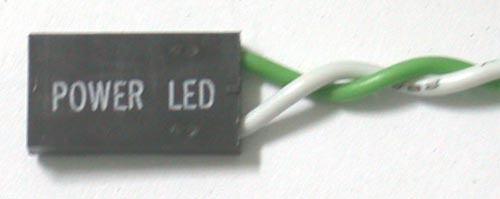

电源指示灯可以表示目前主板是否加电工作。连接电源指示灯连线时,先从机箱面板连线上找到标有“Power LED”的三针插头,中间一根线空缺,两端分别是白绿两种颜色(如图5所示),然后插在主板上标示有“PWR LED”或“P LED”字样的插针上。由于电源指示灯是采用发光二极管,所以连接是有方向性的。有些主板上会标示“P LED+”和“P LED-”,我们需要将绿色一端对应连接在P LED+插针上,白线连接在P LED-插针上即可。

内容图片

4.硬盘指示灯

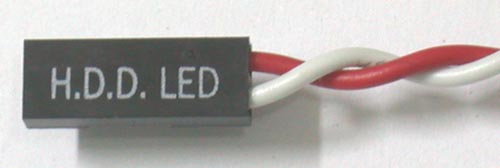

   硬盘指示灯可以标明硬盘的工作状态,此灯在闪烁,说明硬盘正在存取。连接硬盘指示灯连线时,先从机箱面板连线上找到标有“H.D.D. LED”的两针插头,分别是白红两种颜色(如图6所示),然后插在主板上标示有“HDD LED”或“IDE LED”字样的插针上。硬盘指示灯的连接也是有方向性的。有些主板上会标示“HDD LED+”和“HDD LED-”,我们需要将红色一端对应连接在HDD LED+插针上,白线连接在HDD LED-插针上即可。

内容图片

小提示:由于发光二极管是有极性的,插反是不亮的,所以如果你连接之后指示灯不亮,不必担心接反会损坏设备,只要将计算机关闭,将相应指示灯的插线反转连接就可以了。
